E-2XHC2Y, E-2XHCJ2Y & E-2XHCJA2Y Cables

to E-2XHC2Y Cable datasheets

The E-2XHC2Y, E-2XHCJ2Y & E-2XHCJA2Y Cables are part of Eland Cables' European Medium Voltage portfolio, using the Austrian nomenclature for cable referencing. They are the same construction as the N2XS2Y, N2XS(F)2Y and N2XS(FL)2Y cables.

E-2XHC2Y Cable standards

The E-2XC2Y cable and its variants with additional waterblocking, are manufactured in accordance with International standard IEC 60502-2, for power cables with extruded solid insulation and a rated voltage of between 6kV and 30kV. They are also compliant with HD620 10A, the Harmonisation Document relating to cables with extruded insulation between 6kV and 36kV, with Part 10 being specific to single core and three-core cables with XLPE insulation and either PE or PVC sheathing.

E-2XHC2Y / E-2XHCJ2Y / E-2XHCJA2Y voltage rating

The standard voltage rating for this range is as follows:
6/10 (12)kV – Test Voltage 21kV
8.7/15 (17.5)kV – Test Voltage 30.45kV
12/20 (24)kV – Test Voltage 42kV
18/30 (36)kV – Test Voltage 63kV

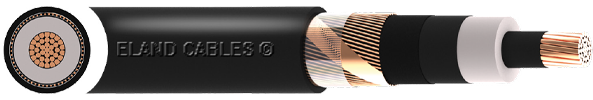

E-2XHC2Y, E-2XHCJ2Y, and E-2XHCJA2Y Cable Construction and Specification

These single core Class 2 stranded Copper cables are designed for primary power distribution networks. With the robust MDPE outer sheathing, they offer protection against UV exposure, impact, abrasions and tears. They can be buried directly in the ground without the need for cable containment, although in practice they are more commonly installed in cable ducts.

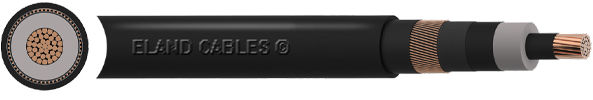

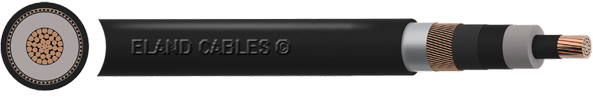

The E-2XHCJ2Y cable benefits from an additional longitudinal waterblocking layer in the form of swellable tape wrapped over and under the metallic screen. The E-2XHCJA2Y cable also has a radial waterblocking layer of Aluminium Foil tape bonded tightly to the underside of the sheathing, preventing water ingress in the event the sheath is compromised and pierced.

Cable sizes, dimensions and electrical characteristics are contained within the Technical PDFs linked below, whilst specification support can be sought from our German & Austrian country specialists, our Medium Voltage experts, and our Cable Lab technical team.



FastQuote Logo

Your tailored quote direct to your inbox

Your basket is currently empty

Go back

More information

Construction Table

  E 2XHC2Y Cable CS E-2XHC2Y Cable E 2XHCJ2Y Cable CS E-2XHCJ2Y Cable E 2XHCJA2Y Cable CS E-2XHCJA2Y Cable
CONDUCTOR

Class 2 Stranded Copper

CONDUCTOR SCREEN

Semi-conductive material

INSULATION

XLPE (Cross-Linked Polyethylene)

INSULATION SCREEN

Semi-conductive material (bonded)

WATER-BLOCKING

-

Longitudinal Semi-conductive swellable tape

SCREEN

Copper wires and copper tape

WATER-BLOCKING 2

-

Longitudinal Swellable Tapes

TAPE

-

Al/PET (Aluminium/Polyester) Tape bonded to sheath

OUTER SHEATH

MDPE (Medium Density Polyethylene)

E-2XHC2Y, E-2XHCJ2Y & E-2XHCJA2Y Cables

3 product(s)

YOUR CABLE OPTIONS

Use the FastQuote filters to find the exact cable specifications you need.

Need a bespoke solution? Learn more about customised cables.

Reset

Product name Part No Cores Nominal cross-sectional area (mm²) Sheath colour Length (m)
E-2XHC2Y CableA9C10KV01050150mm²Black
E-2XHC2Y CableA9C20KV01050150mm²Black
E-2XHC2Y CableA9C30KV01050150mm²Black
E-2XHC2Y CableA9C10KV01070170mm²Black
E-2XHC2Y CableA9C20KV01070170mm²Black
E-2XHC2Y CableA9C30KV01070170mm²Black
E-2XHC2Y CableA9C10KV01095195mm²Black
E-2XHC2Y CableA9C20KV01095195mm²Black
E-2XHC2Y CableA9C30KV01095195mm²Black
E-2XHC2Y CableA9C10KV011201120mm²Black
E-2XHC2Y CableA9C20KV011201120mm²Black
E-2XHC2Y CableA9C30KV011201120mm²Black
E-2XHC2Y CableA9C10KV011501150mm²Black
E-2XHC2Y CableA9C20KV011501150mm²Black
E-2XHC2Y CableA9C30KV011501150mm²Black
E-2XHC2Y CableA9C10KV011851185mm²Black
E-2XHC2Y CableA9C20KV011851185mm²Black
E-2XHC2Y CableA9C30KV011851185mm²Black
E-2XHC2Y CableA9C10KV012401240mm²Black
E-2XHC2Y CableA9C20KV012401240mm²Black
E-2XHC2Y CableA9C30KV012401240mm²Black
E-2XHC2Y CableA9C10KV013001300mm²Black
E-2XHC2Y CableA9C20KV013001300mm²Black
E-2XHC2Y CableA9C30KV013001300mm²Black
E-2XHC2Y CableA9C10KV014001400mm²Black
E-2XHC2Y CableA9C20KV014001400mm²Black
E-2XHC2Y CableA9C30KV014001400mm²Black
E-2XHC2Y CableA9C10KV015001500mm²Black
E-2XHC2Y CableA9C20KV015001500mm²Black
E-2XHC2Y CableA9C30KV015001500mm²Black
E-2XHC2Y CableA9C10KV016301630mm²Black
E-2XHC2Y CableA9C20KV016301630mm²Black
E-2XHC2Y CableA9C30KV016301630mm²Black
E-2XHCJ2Y CableA9D10KV01050150mm²Black
E-2XHCJ2Y CableA9D20KV01050150mm²Black
E-2XHCJ2Y CableA9D30KV01050150mm²Black
E-2XHCJ2Y CableA9D10KV01070170mm²Black
E-2XHCJ2Y CableA9D20KV01070170mm²Black
E-2XHCJ2Y CableA9D30KV01070170mm²Black
E-2XHCJ2Y CableA9D10KV01095195mm²Black
E-2XHCJ2Y CableA9D20KV01095195mm²Black
E-2XHCJ2Y CableA9D30KV01095195mm²Black
E-2XHCJ2Y CableA9D10KV011201120mm²Black
E-2XHCJ2Y CableA9D20KV011201120mm²Black
E-2XHCJ2Y CableA9D30KV011201120mm²Black
E-2XHCJ2Y CableA9D10KV011501150mm²Black
E-2XHCJ2Y CableA9D20KV011501150mm²Black
E-2XHCJ2Y CableA9D30KV011501150mm²Black
E-2XHCJ2Y CableA9D10KV011851185mm²Black
E-2XHCJ2Y CableA9D20KV011851185mm²Black
E-2XHCJ2Y CableA9D30KV011851185mm²Black
E-2XHCJ2Y CableA9D10KV012401240mm²Black
E-2XHCJ2Y CableA9D20KV012401240mm²Black
E-2XHCJ2Y CableA9D30KV012401240mm²Black
E-2XHCJ2Y CableA9D10KV013001300mm²Black
E-2XHCJ2Y CableA9D20KV013001300mm²Black
E-2XHCJ2Y CableA9D30KV013001300mm²Black
E-2XHCJ2Y CableA9D10KV014001400mm²Black
E-2XHCJ2Y CableA9D20KV014001400mm²Black
E-2XHCJ2Y CableA9D30KV014001400mm²Black
E-2XHCJ2Y CableA9D10KV015001500mm²Black
E-2XHCJ2Y CableA9D20KV015001500mm²Black
E-2XHCJ2Y CableA9D30KV015001500mm²Black
E-2XHCJ2Y CableA9D10KV016301630mm²Black
E-2XHCJ2Y CableA9D20KV016301630mm²Black
E-2XHCJ2Y CableA9D30KV016301630mm²Black
E-2XHCJA2Y CableA9E10KV01050150mm²Black
E-2XHCJA2Y CableA9E20KV01050150mm²Black
E-2XHCJA2Y CableA9E30KV01050150mm²Black
E-2XHCJA2Y CableA9E10KV01070170mm²Black
E-2XHCJA2Y CableA9E20KV01070170mm²Black
E-2XHCJA2Y CableA9E30KV01070170mm²Black
E-2XHCJA2Y CableA9E10KV01095195mm²Black
E-2XHCJA2Y CableA9E20KV01095195mm²Black
E-2XHCJA2Y CableA9E30KV01095195mm²Black
E-2XHCJA2Y CableA9E10KV011201120mm²Black
E-2XHCJA2Y CableA9E20KV011201120mm²Black
E-2XHCJA2Y CableA9E30KV011201120mm²Black
E-2XHCJA2Y CableA9E10KV011501150mm²Black
E-2XHCJA2Y CableA9E20KV011501150mm²Black
E-2XHCJA2Y CableA9E30KV011501150mm²Black
E-2XHCJA2Y CableA9E10KV011851185mm²Black
E-2XHCJA2Y CableA9E20KV011851185mm²Black
E-2XHCJA2Y CableA9E30KV011851185mm²Black
E-2XHCJA2Y CableA9E10KV012401240mm²Black
E-2XHCJA2Y CableA9E20KV012401240mm²Black
E-2XHCJA2Y CableA9E30KV012401240mm²Black
E-2XHCJA2Y CableA9E10KV013001300mm²Black
E-2XHCJA2Y CableA9E20KV013001300mm²Black
E-2XHCJA2Y CableA9E30KV013001300mm²Black
E-2XHCJA2Y CableA9E10KV014001400mm²Black
E-2XHCJA2Y CableA9E20KV014001400mm²Black
E-2XHCJA2Y CableA9E30KV014001400mm²Black
E-2XHCJA2Y CableA9E10KV015001500mm²Black
E-2XHCJA2Y CableA9E20KV015001500mm²Black
E-2XHCJA2Y CableA9E30KV015001500mm²Black
E-2XHCJA2Y CableA9E10KV016301630mm²Black
E-2XHCJA2Y CableA9E20KV016301630mm²Black
E-2XHCJA2Y CableA9E30KV016301630mm²Black
