Câbles E-2XHC2Y, E-2XHCJ2Y et E-2XHCJA2Y
vers E-2XHC2Y Fiches techniques du câble
Les câbles E-2XHC2Y, E-2XHCJ2Y et E-2XHCJA2Y font partie de la gamme moyenne tension européenne d'Eland Cables, utilisant la nomenclature autrichienne pour le référencement des câbles. Ils ont la même construction que les câbles N2XS2Y, N2XS(F)2Y et N2XS(FL)2Y.
Normes du câble E-2XHC2Y
Le câble E-2XC2Y et ses variantes supplémentaire d'étanchéité à l'eau sont fabriqués conformément à la norme internationale IEC 60502-2, pour les câbles d'alimentation à isolation solide extrudée et à tension nominale comprise entre 6kV et 30kV. Ils sont également conformes à la norme HD620 10A, le document d'harmonisation relatif aux câbles à isolation extrudée entre 6kV et 36kV, la partie 10 étant spécifique aux câbles unipolaires et tripolaires à isolation XLPE et gaine PE ou PVC.
Tension nominale des câbles E-2XHC2Y, E-2XHCJ2Y et E-2XHCJA2Y
La tension nominale standard pour cette gamme est la suivante :
6/10 (12)kV - Tension d'essai 21kV
8.7/15 (17.5)kV - Tension d'essai 30.45kV
12/20 (24)kV - Tension d'essai 42kV
18/30 (36)kV - Tension d'essai 63kV
Construction et spécifications des câbles E-2XHC2Y, E-2XHCJ2Y et E-2XHCJA2Y

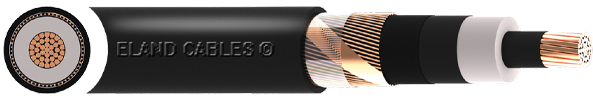

Ces câbles monoconducteurs en cuivre toronné de classe 2 sont conçus pour les réseaux de distribution d'énergie primaire. Grâce à leur robuste gaine extérieure en MDPE, ils offrent une protection contre l'exposition aux UV, les chocs, l'abrasion et les déchirures. Ils peuvent être enfouis directement dans le sol sans qu'il soit nécessaire de les contenir, bien qu'en pratique ils soient plus souvent installés dans des gaines de câbles.

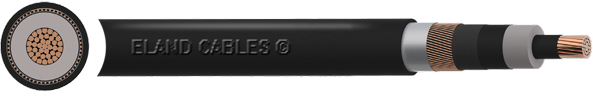

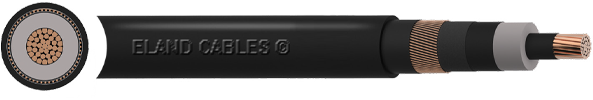

Le câble E-2XHCJ2Y bénéficie d'une couche longitudinale supplémentaire d'étanchéité à l'eau sous la forme d'un ruban gonflable enroulé sur et sous l'écran métallique. Le câble E-2XHCJA2Y est également doté d'une couche radiale étanche à l'eau constituée d'un ruban en feuille d'aluminium collé de manière étanche sur la face inférieure de la gaine, ce qui empêche la pénétration de l'eau dans le cas où la gaine serait compromise et percée.
Les tailles, dimensions et caractéristiques électriques des câbles sont indiquées dans les PDF techniques mentionnés ci-dessous. Nos spécialistes allemands et autrichiens, nos experts en moyenne tension et l'équipe technique du Cable Lab peuvent également vous aider à définir les spécifications.
Plus d'info
Câbles E-2XHC2Y, E-2XHCJ2Y et E-2XHCJA2Y
VOS OPTIONS DE CABLE
Utilisez les filtres FastQuote pour trouver les spécifications de câbles exactes dont vous avez besoin.
Besoin d'une solution sur mesure? En savoir plus sur les câbles personnalisés.
Produit | Partie no | Conducteurs | Surface de section nominale (mm²) | Couleur de la gaine | Longeur (m) | |
---|---|---|---|---|---|---|
Câble E-2XHC2Y 6/10kV | A9C10KV01050 | 1 | 50 | Noir | ||
Câble E-2XHC2Y 6/10kV | A9C10KV01070 | 1 | 70 | Noir | ||
Câble E-2XHC2Y 6/10kV | A9C10KV01095 | 1 | 95 | Noir | ||
Câble E-2XHC2Y 6/10kV | A9C10KV01120 | 1 | 120 | Noir | ||
Câble E-2XHC2Y 6/10kV | A9C10KV01150 | 1 | 150 | Noir | ||
Câble E-2XHC2Y 6/10kV | A9C10KV01185 | 1 | 185 | Noir | ||
Câble E-2XHC2Y 6/10kV | A9C10KV01240 | 1 | 240 | Noir | ||
Câble E-2XHC2Y 6/10kV | A9C10KV01300 | 1 | 300 | Noir | ||
Câble E-2XHC2Y 6/10kV | A9C10KV01400 | 1 | 400 | Noir | ||
Câble E-2XHC2Y 6/10kV | A9C10KV01500 | 1 | 500 | Noir | ||
Câble E-2XHC2Y 6/10kV | A9C10KV01630 | 1 | 630 | Noir | ||
Câble E-2XHC2Y 12/20kV | A9C20KV01050 | 1 | 50 | Noir | ||
Câble E-2XHC2Y 12/20kV | A9C20KV01070 | 1 | 70 | Noir | ||
Câble E-2XHC2Y 12/20kV | A9C20KV01095 | 1 | 95 | Noir | ||
Câble E-2XHC2Y 12/20kV | A9C20KV01120 | 1 | 120 | Noir | ||
Câble E-2XHC2Y 12/20kV | A9C20KV01150 | 1 | 150 | Noir | ||
Câble E-2XHC2Y 12/20kV | A9C20KV01185 | 1 | 185 | Noir | ||
Câble E-2XHC2Y 12/20kV | A9C20KV01240 | 1 | 240 | Noir | ||
Câble E-2XHC2Y 12/20kV | A9C20KV01300 | 1 | 300 | Noir | ||
Câble E-2XHC2Y 12/20kV | A9C20KV01400 | 1 | 400 | Noir | ||
Câble E-2XHC2Y 12/20kV | A9C20KV01500 | 1 | 500 | Noir | ||
Câble E-2XHC2Y 12/20kV | A9C20KV01630 | 1 | 630 | Noir | ||
Câble E-2XHC2Y 18/30kV | A9C30KV01050 | 1 | 50 | Noir | ||
Câble E-2XHC2Y 18/30kV | A9C30KV01070 | 1 | 70 | Noir | ||
Câble E-2XHC2Y 18/30kV | A9C30KV01095 | 1 | 95 | Noir | ||
Câble E-2XHC2Y 18/30kV | A9C30KV01120 | 1 | 120 | Noir | ||
Câble E-2XHC2Y 18/30kV | A9C30KV01150 | 1 | 150 | Noir | ||
Câble E-2XHC2Y 18/30kV | A9C30KV01185 | 1 | 185 | Noir | ||
Câble E-2XHC2Y 18/30kV | A9C30KV01240 | 1 | 240 | Noir | ||
Câble E-2XHC2Y 18/30kV | A9C30KV01300 | 1 | 300 | Noir | ||
Câble E-2XHC2Y 18/30kV | A9C30KV01400 | 1 | 400 | Noir | ||
Câble E-2XHC2Y 18/30kV | A9C30KV01500 | 1 | 500 | Noir | ||
Câble E-2XHC2Y 18/30kV | A9C30KV01630 | 1 | 630 | Noir | ||
Câble E-2XHCJ2Y 6/10kV | A9D10KV01050 | 1 | 50 | Noir | ||
Câble E-2XHCJ2Y 6/10kV | A9D10KV01070 | 1 | 70 | Noir | ||
Câble E-2XHCJ2Y 6/10kV | A9D10KV01095 | 1 | 95 | Noir | ||
Câble E-2XHCJ2Y 6/10kV | A9D10KV01120 | 1 | 120 | Noir | ||
Câble E-2XHCJ2Y 6/10kV | A9D10KV01150 | 1 | 150 | Noir | ||
Câble E-2XHCJ2Y 6/10kV | A9D10KV01185 | 1 | 185 | Noir | ||
Câble E-2XHCJ2Y 6/10kV | A9D10KV01240 | 1 | 240 | Noir | ||
Câble E-2XHCJ2Y 6/10kV | A9D10KV01300 | 1 | 300 | Noir | ||
Câble E-2XHCJ2Y 6/10kV | A9D10KV01400 | 1 | 400 | Noir | ||
Câble E-2XHCJ2Y 6/10kV | A9D10KV01500 | 1 | 500 | Noir | ||
Câble E-2XHCJ2Y 6/10kV | A9D10KV01630 | 1 | 630 | Noir | ||
Câble E-2XHCJ2Y 12/20kV | A9D20KV01050 | 1 | 50 | Noir | ||
Câble E-2XHCJ2Y 12/20kV | A9D20KV01070 | 1 | 70 | Noir | ||
Câble E-2XHCJ2Y 12/20kV | A9D20KV01095 | 1 | 95 | Noir | ||
Câble E-2XHCJ2Y 12/20kV | A9D20KV01120 | 1 | 120 | Noir | ||
Câble E-2XHCJ2Y 12/20kV | A9D20KV01150 | 1 | 150 | Noir | ||
Câble E-2XHCJ2Y 12/20kV | A9D20KV01185 | 1 | 185 | Noir | ||
Câble E-2XHCJ2Y 12/20kV | A9D20KV01240 | 1 | 240 | Noir | ||
Câble E-2XHCJ2Y 12/20kV | A9D20KV01300 | 1 | 300 | Noir | ||
Câble E-2XHCJ2Y 12/20kV | A9D20KV01400 | 1 | 400 | Noir | ||
Câble E-2XHCJ2Y 12/20kV | A9D20KV01500 | 1 | 500 | Noir | ||
Câble E-2XHCJ2Y 12/20kV | A9D20KV01630 | 1 | 630 | Noir | ||
Câble E-2XHCJ2Y 18/30kV | A9D30KV01050 | 1 | 50 | Noir | ||
Câble E-2XHCJ2Y 18/30kV | A9D30KV01070 | 1 | 70 | Noir | ||
Câble E-2XHCJ2Y 18/30kV | A9D30KV01095 | 1 | 95 | Noir | ||
Câble E-2XHCJ2Y 18/30kV | A9D30KV01120 | 1 | 120 | Noir | ||
Câble E-2XHCJ2Y 18/30kV | A9D30KV01150 | 1 | 150 | Noir | ||
Câble E-2XHCJ2Y 18/30kV | A9D30KV01185 | 1 | 185 | Noir | ||
Câble E-2XHCJ2Y 18/30kV | A9D30KV01240 | 1 | 240 | Noir | ||
Câble E-2XHCJ2Y 18/30kV | A9D30KV01300 | 1 | 300 | Noir | ||
Câble E-2XHCJ2Y 18/30kV | A9D30KV01400 | 1 | 400 | Noir | ||
Câble E-2XHCJ2Y 18/30kV | A9D30KV01500 | 1 | 500 | Noir | ||
Câble E-2XHCJ2Y 18/30kV | A9D30KV01630 | 1 | 630 | Noir | ||
Câble E-2XHCJA2Y 6/10kV | A9E10KV01050 | 1 | 50 | Noir | ||
Câble E-2XHCJA2Y 6/10kV | A9E10KV01070 | 1 | 70 | Noir | ||
Câble E-2XHCJA2Y 6/10kV | A9E10KV01095 | 1 | 95 | Noir | ||
Câble E-2XHCJA2Y 6/10kV | A9E10KV01120 | 1 | 120 | Noir | ||
Câble E-2XHCJA2Y 6/10kV | A9E10KV01150 | 1 | 150 | Noir | ||
Câble E-2XHCJA2Y 6/10kV | A9E10KV01185 | 1 | 185 | Noir | ||
Câble E-2XHCJA2Y 6/10kV | A9E10KV01240 | 1 | 240 | Noir | ||
Câble E-2XHCJA2Y 6/10kV | A9E10KV01300 | 1 | 300 | Noir | ||
Câble E-2XHCJA2Y 6/10kV | A9E10KV01400 | 1 | 400 | Noir | ||
Câble E-2XHCJA2Y 6/10kV | A9E10KV01500 | 1 | 500 | Noir | ||
Câble E-2XHCJA2Y 6/10kV | A9E10KV01630 | 1 | 630 | Noir | ||
Câble E-2XHCJA2Y 12/20kV | A9E20KV01050 | 1 | 50 | Noir | ||
Câble E-2XHCJA2Y 12/20kV | A9E20KV01070 | 1 | 70 | Noir | ||
Câble E-2XHCJA2Y 12/20kV | A9E20KV01095 | 1 | 95 | Noir | ||
Câble E-2XHCJA2Y 12/20kV | A9E20KV01120 | 1 | 120 | Noir | ||
Câble E-2XHCJA2Y 12/20kV | A9E20KV01150 | 1 | 150 | Noir | ||
Câble E-2XHCJA2Y 12/20kV | A9E20KV01185 | 1 | 185 | Noir | ||
Câble E-2XHCJA2Y 12/20kV | A9E20KV01240 | 1 | 240 | Noir | ||
Câble E-2XHCJA2Y 12/20kV | A9E20KV01300 | 1 | 300 | Noir | ||
Câble E-2XHCJA2Y 12/20kV | A9E20KV01400 | 1 | 400 | Noir | ||
Câble E-2XHCJA2Y 12/20kV | A9E20KV01500 | 1 | 500 | Noir | ||
Câble E-2XHCJA2Y 12/20kV | A9E20KV01630 | 1 | 630 | Noir | ||
Câble E-2XHCJA2Y 18/30kV | A9E30KV01050 | 1 | 50 | Noir | ||
Câble E-2XHCJA2Y 18/30kV | A9E30KV01070 | 1 | 70 | Noir | ||
Câble E-2XHCJA2Y 18/30kV | A9E30KV01095 | 1 | 95 | Noir | ||
Câble E-2XHCJA2Y 18/30kV | A9E30KV01120 | 1 | 120 | Noir | ||
Câble E-2XHCJA2Y 18/30kV | A9E30KV01150 | 1 | 150 | Noir | ||
Câble E-2XHCJA2Y 18/30kV | A9E30KV01185 | 1 | 185 | Noir | ||
Câble E-2XHCJA2Y 18/30kV | A9E30KV01240 | 1 | 240 | Noir | ||
Câble E-2XHCJA2Y 18/30kV | A9E30KV01300 | 1 | 300 | Noir | ||
Câble E-2XHCJA2Y 18/30kV | A9E30KV01400 | 1 | 400 | Noir | ||
Câble E-2XHCJA2Y 18/30kV | A9E30KV01500 | 1 | 500 | Noir | ||
Câble E-2XHCJA2Y 18/30kV | A9E30KV01630 | 1 | 630 | Noir |
