Cabo de média tensão

cabo de média tensão bs6622

Clique para ver a nossa gama completa de cabos de Média Tensão arrow-no-circles.png


Os cabo de Média Tensão, ou cabos MT, são uma categoria definida pela International Electrotechnical Commission (IEC) como tendo uma tensão nominal entre 1 kV e 100 kV. No entanto, existe alguma ambiguidade sobre onde começa e onde termina a gama de cabos de média tensão, em função dos países, dos organismos de normalização e do tipo de sistema utilizado, dado que, historicamente, os engenheiros apenas se referiam a baixa tensão e alta tensão. O conceito de média tensão só foi introduzido com o aumento do nível de tensões e a consequente necessidade de um maior intervalo de classificação, que, agora, inclui frequentemente tensão muito baixa e muito alta.

A Eland Cables é um fornecedor líder de cabos de média tensão, que consideramos abranger tensões entre os 3,3 kV e os 45 kV. Para tensões maiores, visite as nossas especificações para cabos de alta tensão para encontrar o cabo certo para a sua aplicação.  Os nossos cabos MT com isolamento XLPE são fabricados de acordo com várias normas britânicas e internacionais. Inclui-se o cabo armado de acordo com as normas britânicas BS6622 e BS7835 e normas internacionais, incluindo IEC 60502-1 e IEC 60502-2, bem como uma vasta gama de especificações de construção internacionais, incluindo N2SXY, N2XS2Y, N2XSEY, NA2XSY e NA2XS2Y.

Tensão Nominal de alguns dos nossos cabos de MT mais fornecidos (sempre em estoque ou em produção):

Cabos de MT Norma Britânica Tensão nominal

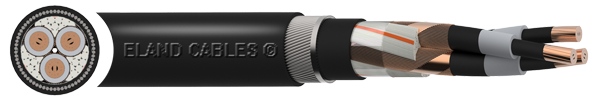

BS6622 - cabo de MT britânico standard 6.35/11 kV 19/33 kV
BS7835 - cabo de MT britânico de LSZH 6.35/11 kV 19/33 kV
Cabos de MT Norma Europeia Tensão nominal
N2XSY - cobre unipolar com isolamento XLPE e revestimento exterior de PVC 6/10 kV 12/20 kV 18/30 kV
N2XS2Y - cobre unipolar com isolamento XLPE e revestimento exterior de PE 6/10 kV 12/20 kV 18/30 kV
NA2XSY - alumínio unipolar com isolamento XLPE e revestimento exterior de PVC 6/10 kV 12/20 kV 18/30 kV
NA2XS2Y - alumínio unipolar com isolamento XLPE e revestimento exterior de PE 6/10 kV 12/20 kV 18/30 kV
N2XSEY - cobre tripolar com isolamento XLPE e revestimento exterior de PVC 6/10 kV

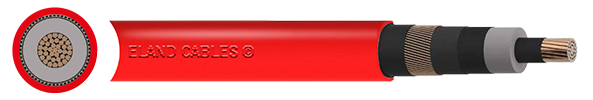

N2XS(F)2Y - cobre unipolar com isolamento XLPE, com pó hidrófugo e revestimento exterior de PE 6/10 kV 12/20 kV 18/30 kV

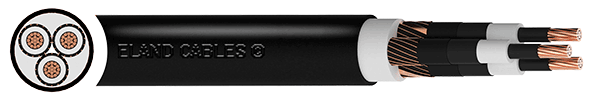

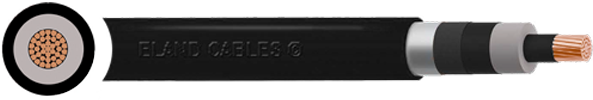

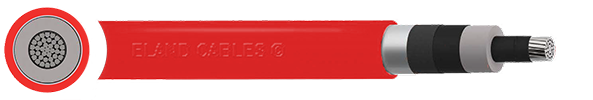

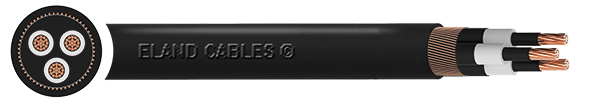

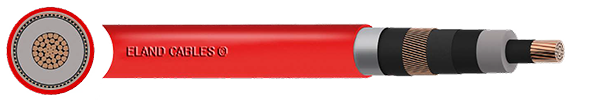

N2XS(FL)2Y - cobre unipolar com isolamento XLPE, com pó hidrófugo e cinta de alumínio firmemente unida à bainha externa de PE 6/10 kV 12/20 kV
NA2XS(F)2Y - alumínio unipolar com isolamento XLPE, com pó hidrófugo e revestimento exterior de PE 6/10 kV 12/20 kV 18/30 kV
NA2XS(FL)2Y - alumínio unipolar com isolamento XLPE, com pó hidrófugo e cinta de alumínio firmemente unida à bainha externa de PE 6/10 kV 12/20 kV 18/30 kV

Tamanhos dos Cabo de MT

Os nossos cabos de 10 kV, 11 kV, 20 kV, 30 kV e 33 kV estão disponíveis nas seguintes gamas de tamanho da secção transversal. Tamanhos maiores estão disponíveis sob encomenda.


Unipolar de 10 kV 35 mm2 a 500 mm2
Tripolar de 10 kV 35 mm2 a 240 mm2
Unipolar de 11 kV 50 mm2 a 1000 mm2
Tripolar de 11 kV 35 mm2 a 400 mm2
Unipolar de 20 kV 50 mm2 a 500 mm2
Unipolar de 30 kV  50 mm2 a 500 mm2
Unipolar de 33 kV 70 mm2 a 1000 mm2



Consulte as nossas fichas técnicas de cabos de MT para obter mais informações.

Designação europeia do tipo de cabo de MT

N Cabo de MT segundo a norma DIN VDE 0276
A Condutor de alumínio (Al)
[vazio] Condutor de cobre (Cu)
2X Isolamento de polietileno reticulado (XLPE)
S Blindagem de fios de cobre e cinta de cobre, de enrolamento helicoidal
SE Blindagem de fios de cobre e cinta de cobre sobre cada núcleo individual, de enrolamento helicoidal
Y Bainha externa de cloreto de polivinilo (PVC)
2Y Bainha externa de polietileno (PE)
(F)2Y Estanquidade longitudinal à água com bainha externa de PE
(FL)2Y Estanquidade longitudinal e transversal à água com bainha externa de Al/PE

Cabo de Média Tensão

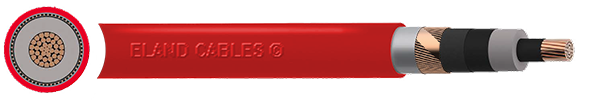

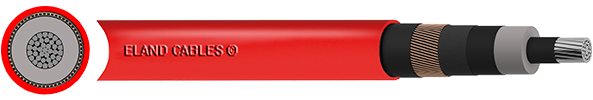

Enquanto fornecedor especializado de cabos de MT, o nosso portfólio de cabos de média tensão standard inclui cabos com condutores unipolares e tripolares em cobre ou alumínio, com armadura de fio de aço ou fio de alumínio para proteção mecânica e com vários materiais específicos para as diferentes aplicações, incluindo cloreto de polivinilo (PVC), polietileno (PE), polietileno reticulado (XLPE) e borracha de etileno-propileno (EPR), assim como propriedades de revestimento exterior, incluindo Baixa Emissão de fumaça e Sem Halogéneos (LSZH). Também fornecemos cabos standard de média tensão fabricados de acordo com requisitos específicos da rede elétrica e fornecidos em formação triplex. Os nossos produtos para cabos de MT são instalados em toda uma série de setores, desde a construção à transmissão de energia elétrica. São vastamente utilizados para a distribuição de energia elétrica entre o abastecimento de redes de alta tensão e aplicações de baixa tensão, bem como por empresas de serviços públicos, para estabelecer a ligação à rede primária de complexos residenciais e industriais ou fontes de energia renovável, como parques eólicos e solares.

Os nossos cabos de MT estão disponíveis em comprimentos específicos, bem como em comprimentos ampliados, para facilitar a instalação e reduzir o número de uniões.

Cabos de média tensão sob medida

Adicionalmente aos cabos de média tensão standard, podemos conceber e fornecer produtos para cabos de MT por medida, desenvolvidos especificamente para as suas aplicações. As nossas soluções de cabos por medida oferecem variantes desenvolvidas e fabricadas em torno de uma série de parâmetros, incluindo:

Área da secção transversal: geralmente, 35 mm2 até 100 mm²
Número de núcleos: geralmente, um ou três
Condutores de alumínio maciço ou entrançado: para aplicações que requerem um cabo mais leve; frequentemente, são, também, mais económicos, graças ao baixo preço do alumínio.
Condutores entrançados de cobre: para aplicações que requerem um diâmetro total menor e maiores propriedades de transmissão.
Base
Cobertura semicondutora unida ou descarnável
Estanquidade à água: longitudinal, longitudinal + quase-radial, longitudinal + radial
Camadas de isolamento (blindagem condutora, isolamento e blindagem de isolamento): XLPE, mais habitualmente usado para cabos de MT, ou EPR, que é mais flexível e, frequentemente, mais adequado a aplicações no setor da marinha e offshore.

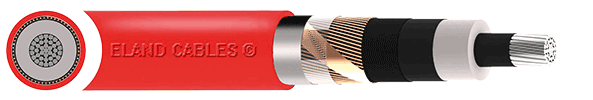

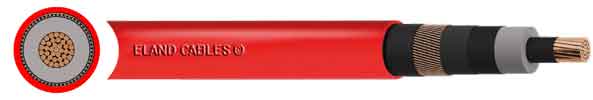

Blindagem metálica: para anular o campo elétrico fora do cabo de MT. Blindagens concêntricas de fio de cobre, laminado de folha de alumínio ou bainha externa de liga de chumbo extrudida.

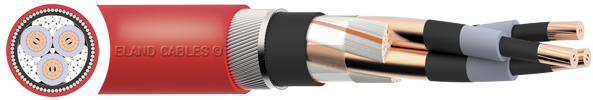

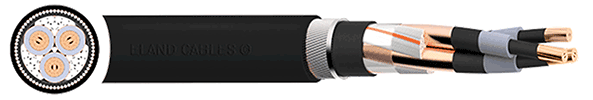

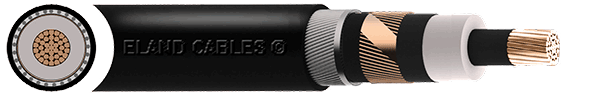

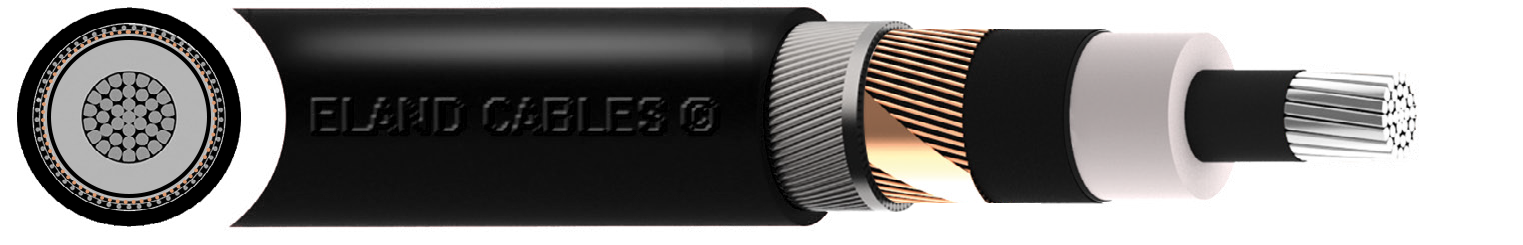

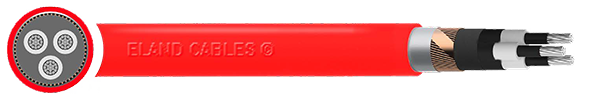

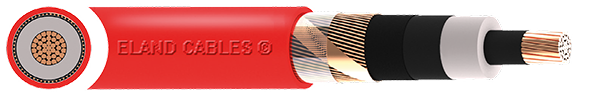

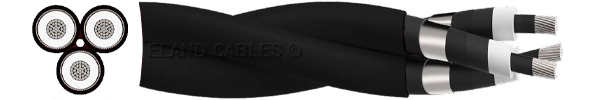

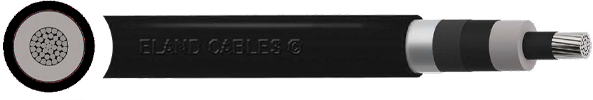

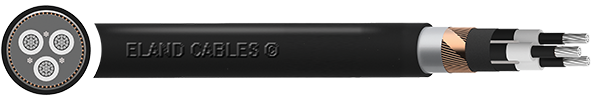

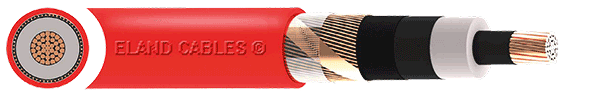

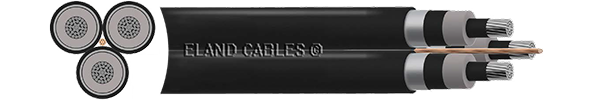

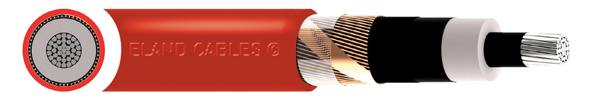

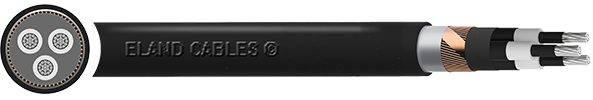

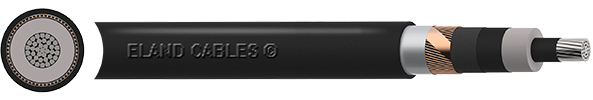

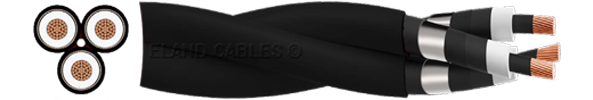

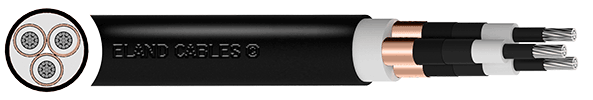

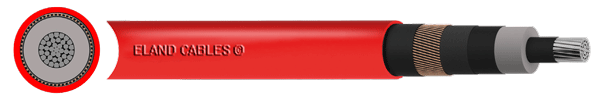

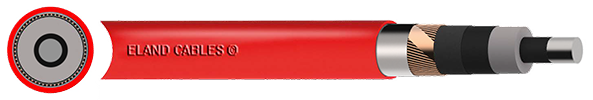

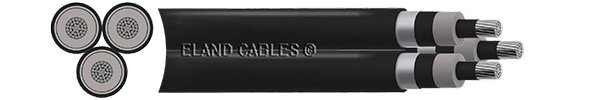

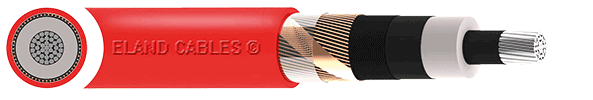

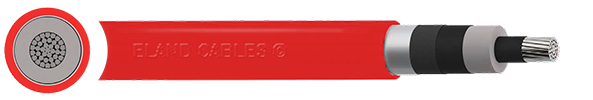

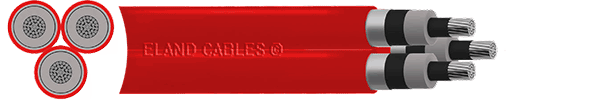

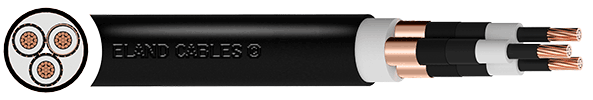

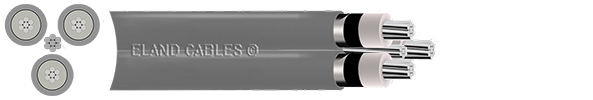

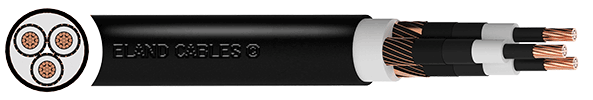

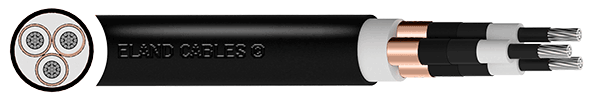

Cabo tripolar entrançado ou triplex

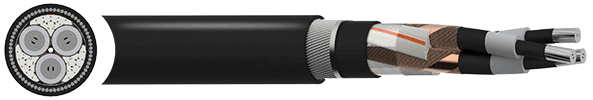

Armadura: para proteção mecânica. Fio de alumínio armado para cabos unipolares, armadura de fio de aço galvanizado, tira ou cinta.
Cintas: cintas separadoras para facilitar o descascamento, cintas expansíveis em água para prevenir a penetração de água, cinta condutora para unir os núcleos.
Bainha externa: compostos com várias propriedades, à medida dos requisitos específicos da aplicação, incluindo resistência a óleos, gorduras, roedores, térmitas, raios UV e chamas, bem como emissões sem halogéneos.


Testes de cabos de média tensão

Os nossos cabos de média tensão, incluindo os cabos standard BS6622 e BS7835, são testados pelo Cable Lab®, o nosso laboratório interno, especializado em testes para cabos, certificado pela UKAS segundo a norma ISO 17025. Realizamos testes nos nossos cabos de acordo com normas britânicas e internacionais pertinentes e segundo os requisitos da sua aplicação, fornecendo soluções de cabos personalizadas.


Teste de cabos de média tensão

Alguns dos testes realizados por um fabricante de cabos de média tensão que são realizados no nosso Cable Lab®, incluem:

Testes de rotina: estes testes não destrutivos são, normalmente, realizados em todos os comprimentos fabricados.
- Resistividade do condutor
- Teste de faíscas no revestimento exterior
- Testes de tensão na bainha externa
- Teste de tensão CC no revestimento exterior

Testes por amostragem: estes testes potencialmente destrutivos são, normalmente, realizados em cada ciclo de produção.
- Verificação do condutor e dimensões
- Teste de alongamento a quente para o isolamento de XLPE
- Espessura do isolamento e revestimento exterior
- Teste de tensão de quatro horas

Testes de tipo: Estes testes destrutivos são, normalmente, realizados como complemento dos testes acima mencionados, no início do fornecimento de um cabo em particular, para validar a sua concepção.
- Testes de tipo elétrico, incluindo flexão e ciclo térmico
Testes de tipo não elétrico, incluindo propriedades mecânicas após envelhecimento e testes sob condições de incêndio.



Acessórios internacionais para cabos de média tensão

Para garantir o desempenho ideal dos nossos cabo de Média Tensão enquanto parte de um sistema, também fornecemos uma vasta gama de acessórios para cabos MT, incluindo kits de juntas, terminações, conectores e terminais.

Contacte a nossa equipe técnica através do e-mail technical@elandcables.com ou pelo número de telefone +44 (0)20 7241 8500, para analisar os requisitos específicos do seu projeto e as nossas soluções de cabos de Média Tensão e acessórios internacionais.
