Cables de media Tensión

Eland Cables es un proveedor especializado en cables de media tensión (MT) no solo ofrece una gama completa de estos cables, también dispone de un laboratorio de ensayos MT y de expertos en cuestiones técnicas y normativas.

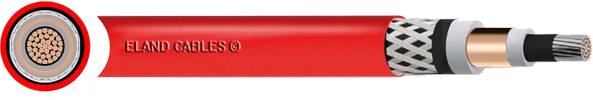

BS6622 Medium Voltage Cable

Existen grandes diferencias en la construcción, la normativa aplicable y los materiales utilizados. Por eso, es necesario hacer una definición detallada de las prestaciones, los requisitos de la instalación y medioambientales, a la hora de elegir el cable MT adecuado para un proyecto determinado. Además, el cable debe cumplir con la normativa vigente. Según la Comisión Internacional Electrotécnica (IEC, siglas en inglés), los cables de media tensión tienen un voltaje de entre 1 kV y 100 kV. Nosotros consideramos que un cable de media tensión tiene un voltaje de entre 3,3 y 69 kV. Si el voltaje es mayor, hablamos de cables de alta tensión. Nuestra cartera de productos cubre especificaciones de cables de baja, media y alta tensión.

Cómo elegir el cable de media tensión adecuado para su proyecto

Existen muchas opciones de construcción, normativas y materiales de cables. El formato puede ser unipolar, tripolar o unipolar tríplex. Estas son las especificaciones más comunes.

Construcción de cables de media tensión:

Capa cable MT	Materiales cable MT
Conductor	Cobre o aluminio – Clase 1 compacto, clase 2 trenzado (circular, circular compactado, sectorial)
Opcional: conductor estanco	Polvo o hilo absorbente en intersticios trenzados
Pantalla conductora	Capa semiconductora
Aislamiento	XLPE (polietileno reticulado) o EPR (caucho de etileno propileno)
Pantalla aislante	Capa semiconductora
Opcional: Estanqueidad - longitudinal	Polvo absorbente
Pantalla metálica	Cables de cobre y/o banda de cobre (que rodea cada núcleo)
Opcional: Estanqueidad - longitudinal	Banda absorbente
Opcional: Revestimiento interior	Solo si lleva armadura. Combinado de PVC o LSZH
Opcional: Armadura	Unipolar: cables de aluminio / Banda multipolar: Cables / Bandas galvanizadas de acero (los cables pueden ser circulares o planos, las bandas pueden ser planas de una o doble capa, u onduladas)
Opcional: Estanqueidad – Radial	Banda de aluminio o PET con el aluminio adherido al revestimiento exterior
Revestimiento exterior	LDPE, MDPE (polietileno de baja o media densidad), PVC (policloruro de vinilo) LSZH (baja emisión de humos sin halógenos). Se pueden añadir materiales resistentes a los rayos UV, a aceites y grasas, agua, llamas, termitas y otros factores medioambientales

Normativa de cable de media tensión:

La normativa que suele aplicar a los cables de media tensión es:

Normativa cable MT	Descripción de normativa MT
IEC 60502-2	Cables con aislamiento extruido y voltaje entre 6kV y 30kV
BS6622	Cable armado con revestimiento exterior de PVC y voltaje entre 3,3/6kV y 19/33kV
BS7835	Cable armado con revestimiento exterior LSZH y voltaje entre 3,3/6kV y 19/33kV
BS7870-4.10	Cables unipolares para servicios de distribución con aislamiento extruido hasta 11kV y 33 kV (incluidos)
HD620	Cables con aislamiento extruido y voltaje entre 3,6/6 (7,2)kV y 20,8/36 (42)kV (con frecuencia unida a IEC60502-2)
DIN VDE 0276 Part 620	Cables de distribución con voltaje nominal de 3,6kV a 20,8/36kV

Además, existen normativas específicas de distintos sectores, como la normativa NR/PS/ELP/00008 del sector ferroviario británico para los cables de alimentación de los sistemas de tierra, incluido el cable MDPE revestido con grafito de entre 19/33kV y 25/44kV.

Reglamento europeo RPC para cables de media tensión

Es necesario saber si el cable debe de cumplir el reglamento europeo RPC desde que se comienza a trabajar en las especificaciones de un proyecto, ya que puede influir en la forma de la construcción y los materiales utilizados. ¿El cable se utilizará en una instalación interna o terminará dentro de un edificio? ¿Dónde se sitúa geográficamente la instalación? ¿Los cables tienen que cumplir un estándar mínimo RPC?

Tenemos cables MT revestidos de materiales PVC y LSZH que cuentan con el nivel Cca de la RPC y que cumplen la normativa oportuna – incluso las aprobadas por terceras partes. Puede hablar con un miembro de nuestro equipo para que le ayude a elegir el cable que cumple los requisitos técnicos.

Tamaño de cables MT

Nuestros cables 10kV, 11kV, 20 kV, 22 kV, 30 kV y 33 kV están disponibles en las siguientes secciones transversales dependiendo de si los conductores son de cobre o aluminio. Además, aceptamos pedidos para cables más grandes.

Unipolar 10kV	35mm² a 500mm²
Tripolar 10kV	35mm² a 240mm²
Unipolar 11kV	50mm² a 1000mm²
Tripolar 11kV	35mm² a 400mm²
Unipolar 20kV	50mm² a 500mm²
Tripolar 20kV	35mm² a 630mm²
Unipolar 22kV	50mm² a 630mm²
Tripolar 22kV	50mm² a 500mm²
Unipolar 30kV	50mm² a 500mm²
Unipolar 33kV	70mm² a 1000mm²
Tripolar 33kV	50mm² a 400mm²

Nomenclatura de cables MT:

Los cables MT se denominan según su estándar y los materiales utilizados, como Cu por cobre, XLPE por polietileno reticulado, pero, a veces también se denominan en función de la nomenclatura en un país específico.

La nomenclatura alemana de cables MT es:

N	Cable MT según DIN VDE 0276
A	Conductor de Aluminio (Al)
[ ]	Conductor de Cobre (Cu)
2X	Aislamiento de polietileno reticulado (XLPE)
S	Pantalla de cables y banda de cobre, bobinado en hélice
SE	Pantalla de cables y banda de cobre sobre cada núcleo, bobinado en hélice
(F)	Estanqueidad longitudinal del cable
(FL)	Estanqueidad longitudinal y transversal del cable
Y	Revestimiento de policloruro de vinilo (PVC)
2Y	Revestimiento de polietileno (PE)
H	Revestimiento de baja emisión de humos sin halógenos (LSZH)

NA2XSH es un cable unipolar con conductor de aluminio, aislamiento XLPE, pantalla metálica y revestimiento LSZH; mientras que N2XSE(FL)2Y es un cable tripolar de cobre, XLPE con pantalla de cobre, estanqueidad longitudinal y transversal, así como revestimiento de PE.

Los cables de media tensión españoles utilizan una nomenclatura diferente con estas abreviaturas:

[vacío]	Conductor de cobre (Cu)
(AL)	Conductor de Aluminio
R	Aislamiento de polietileno reticulado (XLPE)
HEPR	Caucho de etileno propileno (duro)
H	Pantalla de material semiconductor y pantalla metálica
O	Pantalla de cables de cobre
C3	Pantalla de cinta de cobre corrugado
C4	Pantalla trenzada de cobre desnudo o estañado
FA	Armadura de cinta de aluminio (para cables unipolares)
F	Armadura de cinta de acero (para cables multipolares)
F3	Armadura de cinta de acero corrugado (para cables multipolares)
FA3	Armadura de cinta de aluminio corrugado (para cables unipolares)
MA	Armadura de cable de aluminio (para cables unipolares)
M	Armadura de cable de acero (para cables multipolares)
Vh	PVC de compuesto especial de alta resistencia a hidrocarburos y aceites minerales.
V	Policloruro de vinilo (PVC)
Z1	Poliolefina (PO)
OL	Bloque de agua longitudinal (solo sobre pantalla metálica)
2OL	Bloque de agua conductor y bloque de agua longitudinal sobre pantalla metálica
(S)	Ignífugo (sin propagación de llama) según EN 60332-1-2
(AS)	Ignífugo (sin propagación de llama) según EN 60332-3-23

Un cable LXHIO1AE es un cable unipolar con conductor de aluminio y aislamiento XLPE, cable de cobre, pantalla de banda, armadura de cable de aluminio y revestimiento de PE. Un cable XHIV tiene un conductor de cobre, aislamiento XLPE, pantalla de banda de cobre y revestimiento de PVC.

Servicio técnico para especificación de cables MT

La duración y eficiencia de una instalación depende de que los cables MT utilizados sean los más adecuados a los requisitos operativos. Si necesita ayuda sobre los estándares, la construcción y los requisitos normativos, puede contactar a nuestro equipo técnico por correo electrónico (technical@elandcables.com) o por teléfono (91 903 4906).En función de las necesidades concretas de su proyecto, podremos recomendarle el cable MT y accesorios más adecuados.

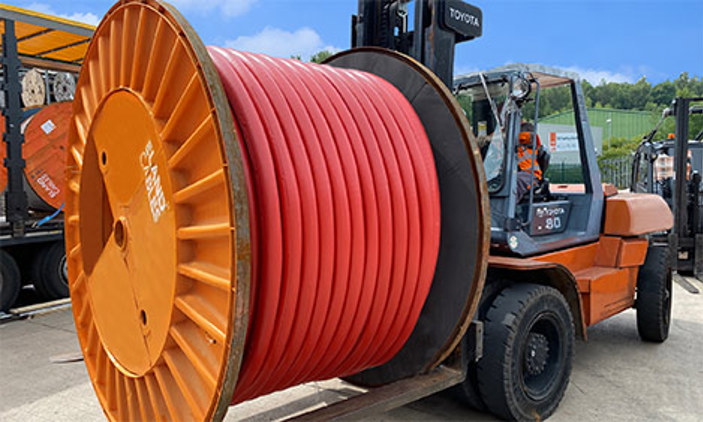

Stock y suministro de cable MT

Una vez que haya identificado la construcción y los estándares adecuados, podemos proporcionarle los cables MT conforme a los plazos de su proyecto – ya sea un pedido urgente de productos que tengamos en stock o de productos que se tengan que fabricar. Realizaremos la entrega de la mercancía en el plazo acordado con nuestra propia flota de vehículos, incluidos camiones con grúa HIAB si fuera necesario.

Ofrecemos cables MT en diferentes longitudes y también en longitudes extralargas para facilitar la instalación y reducir el número de empalmes. Además, podemos suministrar los accesorios necesarios y calibrar el tamaño del cable para que encaje con esos accesorios.

Diseño personalizado de cables de media tensión

Los cables MT deberían de ser diseñados a medida de cada instalación para mejorar su eficiencia y duración. En algunas ocasiones, es imprescindible fabricarlos a medida. Nuestros expertos en cables MT pueden diseñar una solución que se adapte perfectamente a las necesidades del cliente. Los cables se suelen diseñar a medida para adaptar el tamaño de la pantalla metálica, cambiar el nivel de cortocircuito y las medidas para la puesta a tierra.

En estos casos, se proporcionan los datos técnicos que demuestran la idoneidad y las especificaciones de su fabricación. Todas las soluciones diseñadas a medida se someten a un ensayo aún más exhaustivo en nuestro laboratorio de cable MT.

Para más información, contacte a nuestros especialistas.

Laboratorio de cables de media tensión

Dada la naturaleza crítica de las infraestructuras que se conectan con cables MT, es vital que estos sean fiables, de calidad y que cumplan con la normativa. Probamos los cables MT en nuestro laboratorio para garantizar a los ingenieros eléctricos y sus clientes finales que es así. El laboratorio de cables MT forma parte de The Cable Lab y en él ponemos a prueba los cables con una potencia de 3,3/6,6kV y superior.

Entre los ensayos realizados, se encuentra el test de resistencia de la seguridad física del cable, también conocido como prueba de muy baja frecuencia (VFL) para comprobar si el material del revestimiento tiene algún daño. Es una garantía íntegra de calidad del cable MT según los estándares británicos, europeos y del IEC, ya sean blindados o no, así como cables MT de industrias concretas como el DNO 11kV y 33kV, o para los cables de alimentación de los sistemas de tierra de la red ferroviaria del Reino Unido.
