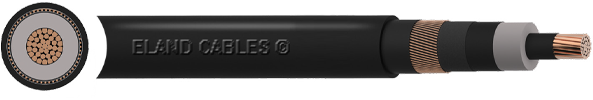

Câble moyenne tension (MT)
Les câbles moyenne tension, ou câbles MT, sont une catégorie définie par la Commission Électrotechnique Internationale (IEC) comme ayant une tension nominale qui s'étend de 1 kV à 100 kV.
Cependant, comme il existe une certaine ambiguïté sur où commence et où finit la plage des câbles de moyenne tension, car cela dépend des pays, des organismes de normalisation et du type de système utilisé, les ingénieurs ont toujours préféré parler de basse tension et de haute tension. Le concept de moyenne tension n'a été introduit qu'au fur et à mesure que le niveau de tension augmentait et que le besoin d'une plage de classification plus large se faisait sentir. Résultat, actuellement, l'on parle de très basse tension et de très haute tension.
Eland Cables est un fournisseur leader de câbles de moyenne tension dont la plage est, pour nous, située entre 3,3 kV et 45 kV. Nos câbles MT sont fabriqués conformément aux normes britanniques et internationales. Ces normes incluent la BS6622 et BS7835 tandis que les normes internationales (IEC) incluent IEC 60502-1 et IEC 60502-2. Les câbles sont également conformes à une vaste gamme de spécifications internationales de composition dont N2SXY, N2XS2Y, N2XSEY, NA2XSY et NA2XS2Y.
Tension nominale pour quelques-uns de nos câbles MT les plus vendus (toujours disponibles en stock ou en production):

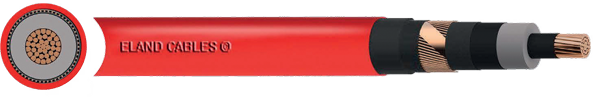

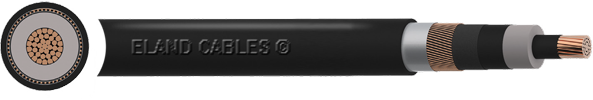

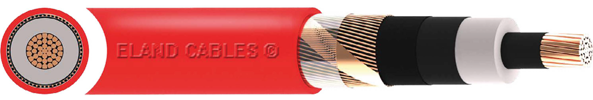

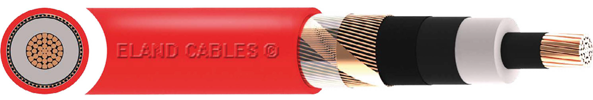

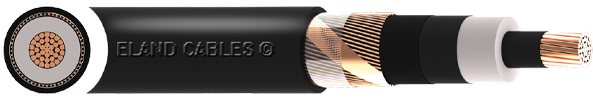

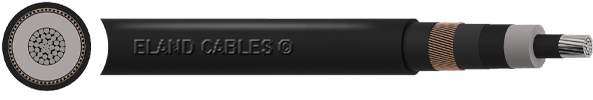

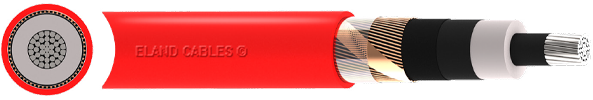

Câbles MT aux normes britanniques | Tension Nominale |
---|---|
BS6622 - câble MT aux normes britanniques | 6,35/11kV et 19/33kV |
BS7835 - câble MT LSZH britannique | 6,35/11kV et 19/33kV |
Câbles MT aux normes européennes | Tension Nominale |
N2XSY - conducteur en cuivre, isolation en XLPE et gaine en PVC | 6/10kV, 12/20kV et 18/30kV |
N2XS2Y - conducteur en cuivre, isolation en XLPE et gaine en PE | 6/10kV, 12/20kV et 18/30kV |
NA2XSY - conducteur en aluminium, isolation en XLPE et gaine en PVC | 6/10kV, 12/20kV et 18/30kV |
NA2XS2Y - conducteur en aluminium, isolation en XLPE et gaine en PE | 6/10kV, 12/20kV et 18/30kV |
N2XSEY - trois conducteurs en cuivre, isolation en XLPE et gaine en PVC | 6/10 kV |
N2XS(F)2Y - conducteur en cuivre, isolation en XLPE avec poudre de protection contre la pénétration d'eau et gaine en PE | 6/10kV, 12/20kV et 18/30kV |
N2XS(F)2Y - conducteur en cuivre, isolation en XLPE avec poudre de protection contre la pénétration d'eau et ruban d'aluminium collé tout contre la gaine en PE | 6/10kV et 12/20kV |
NA2XS(F)2Y - conducteur en aluminium, isolation en XLPE avec poudre de protection contre la pénétration d'eau et gaine en PE | 6/10kV, 12/20kV et 18/30kV |
NA2XS(FL)2Y - conducteur en aluminium, isolation en XLPE avec poudre de protection contre la pénétration d'eau et ruban d'aluminium collé tout contre la gaine en PE | 6/10kV, 12/20kV et 18/30kV |
Tailles de câbles moyenne tension
Nos câbles 10 kV, 11 kV, 20 kV, 30 kV et 33 kV sont disponibles dans les tailles (sections de câbles). Des tailles plus grandes sont disponibles sur demande.
10kV unipolaire | 35mm2 à 500mm2 |
10kV 3-conducteurs | 35mm2 à 240mm2 |
11kV unipolaire | 50mm2 à 1000mm2 |
11kV 3-conducteurs | 35mm2 à 400mm2 |
20kV unipolaire | 50mm2 à 500mm2 |
30kV unipolaire | 50mm2 à 500mm2 |
33kV unipolaire | 70mm2 à 1000mm2 |
Pour plus d'informations, consultez les fiches techniques de nos câbles moyenne tension.
Les différentes appellations européennes pour les câbles MT
N | Câble MT selon DIN VDE 0276 |
A | Conducteur en aluminium (Al) |
[vide] | Conducteur en cuivre (Cu) |
2X | Isolation en polyéthylène réticulé (XLPE) |
S | Écran en fils de cuivre, enroulés en hélice avec un ruban en cuivre |
SE | Écran en fils de cuivre, enroulés en hélice avec un ruban en cuivre sur chaque conducteur |
Y | Gaine en chlorure de polyvinyle (PVC) |
2Y | Gaine en polyéthylène (PE) |
(F)2Y | Étanchéité à l'eau longitudinale avec gaine en PE |
(FL)2Y | Étanchéité à l'eau longitudinale et transversale avec gaine en Al/PE |

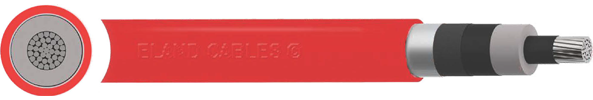

Fournisseur spécialisé de câbles MT, Eland Cables propose dans son catalogue des câbles moyenne tension avec 3 conducteurs en cuivre ou en aluminium, avec armure en fil d'acier ou d'aluminium pour assurer une bonne protection mécanique. Les matériaux de composition de nos câbles varient selon les applications spécifiques, et comprennent, notamment du chlorure de polyvinyle (PVC), du polyéthylène (PE), du polyéthylène réticulé (XLPE) et du caoutchouc éthylène-propylène (EPR). De même, les propriétés des gaines extérieures sont diverses, et comprennent par exemple une version sans halogène à faible émission de fumée (LSZH).

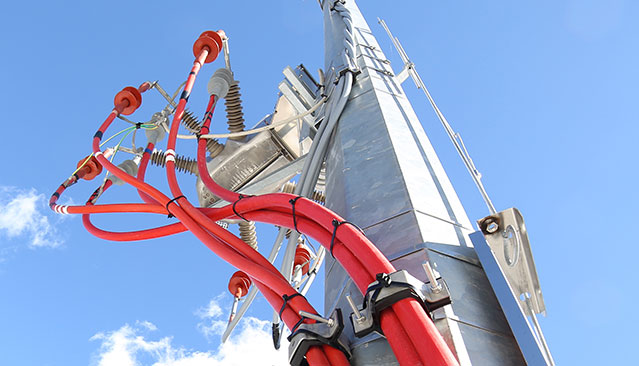

Nos câbles MT sont utilisés dans un large éventail de secteurs de la construction à la transmission de puissance. Ils sont fréquemment utilisés pour la distribution d'électricité entre l’alimentation principale haute tension et les applications à basse tension, ainsi que par les fournisseurs d'électricité pour raccorder le réseau aux habitations de particuliers aux complexes industriels, ou encore par les sources d'énergie renouvelables comme les installations solaires et éoliennes pour le raccordement au réseau principal.
Nos câbles MT sont disponibles dans des longueurs spécifiques ainsi que dans de très grandes longueurs pour en faciliter l'installation et réduire le nombre de points de jonction.
Des câbles moyenne tension conçus sur-mesure
En plus des câbles de moyenne tension standard, Eland Cables propose des câbles moyenne tension sur mesure, développés spécialement pour vos applications. Nos solutions de câbles ad hoc permettent de jouer sur de nombreuses variantes développées et conçues autour d'un certain nombre de paramètres, dont :
la section : généralement entre 35 mm2 et 100 mm2
le nombre de conducteurs : généralement un ou trois
les conducteurs en aluminium toronnés ou rigides : pour les applications nécessitant un câble plus léger, souvent aussi plus abordable du fait du bas prix de l'aluminium.
les conducteurs en cuivre toronnés : pour les applications requérant un plus petit diamètre général et de plus hautes propriétés de transmission.
Matelas
la couche semi-conductrice collée ou amovible
l'étanchéité à l'eau : longitudinale, + quasi-radiale, longitudinale + radiale
les couches d'isolation (écran conducteur, isolation et écran d'isolation) : le XLPE qui est le plus utilisé pour les câbles MT ou l'EPR qui est plus souple et souvent mieux adapté pour les applications marines et offshore.
l'écran métallique : pour neutraliser le champ électrique à l'extérieur du câble MT. Écrans de fils en cuivre concentriques, gaine en feuillard d'aluminium ou en alliage de plomb extrudé.
Câble à trois conducteurs torsadés ou triple
Armure : pour la protection mécanique. Fil armé en aluminium pour les câbles unipolaires, fil armé en acier galvanisé, bande ou ruban.
Rubans : Rubans séparateurs pour faciliter le dénudage, rubans absorbeurs d'humidité pour empêcher la pénétration d'eau, ruban conducteur pour lier le conducteur.
Gaine extérieure : composés aux diverses propriétés, sur mesure selon les exigences d'applications spécifiques, y compris la résistance aux huiles, graisses, rongeurs, termites, UV et flammes, ainsi que sans émissions d'halogène.
Centre d'essai de Câbles Moyenne Tension
Grâce à notre centre d'essai dédié aux câbles moyenne tension au sein du Cable Lab, nous pouvons mener de nombreux essais sur les câbles de tension nominale à partir de 3,3/6,6 kV, notamment des essais clés tels que l'essai d'intégrité de câble, également connu comme essai très basse fréquence, afin de détecter tout défaut dans le matériau de gainage. Ce site dédié aux câbles moyenne tension vient compléter notre Cable Lab en offrant une assurance qualité totale pour les câbles moyenne tension (armés ou non armés) aux normes britanniques et européennes, ainsi que pour les câbles moyenne tension d'industries spécifiques, tels que les câbles 11 kV et 33 kV approuvés par les GRD et les câbles d'alimentation des voies 25/44 kV de Network Rail.
Voici quelques exemples d'essais que l'on peut attendre d'un fabricant de câbles de moyenne tension et qui sont réalisés sur nos câbles MT :
Essais de routine : il s'agit d'essais non destructifs normalement réalisés sur toutes les longueurs fabriquées. Ces essais sont également réalisés dans le cadre des protocoles d'assurance du Cable Lab.
- Résistivité du conducteur
- Essais de tension sur la gaine
- Essai très basse fréquence sur la gaine
Essais par échantillonnage : il s'agit d'essais potentiellement destructifs réalisés normalement durant chaque production.
- Examen du conducteur et des dimensions
- Essai à chaud de l'isolation en XLPE
- Essai de traction et mesure de l'élongation sur l'isolation et la gaine
- Essai de tension pendant quatre heures
Essais de type : ces tests destructifs sont normalement réalisés en complément des essais susmentionnés, au début de la fourniture d'un câble particulier afin d'en valider la conception.
- Essais de type électriques commes le cycle de pliage et de chaleur
- Essais de type non électriques y compris les propriétés mécaniques après vieillissement et essais en conditions d'incendie
Accessoires de câble de moyenne tension internationaux
Pour assurer une performance optimale de nos câbles de moyenne tension dans les installations, nous offrons une gamme complète d'accessoires de câble MT, y compris des kits de jonction, terminaisons, connecteurs et cosses.
Veuillez contacter notre équipe technique par e-mail en écrivant à technical@elandcables.com ou par téléphone en appelant au +44 (0)20 7241 8500 afin de lui faire part des exigences spécifiques de votre projet et découvrir ensemble nos solutions de câbles et accessoires de câbles de moyenne tension internationaux.
