Cable NA2XSY
Como proveedor líder de cables de media tensión (MT) internacionales, el NA2XSY representa un importante elemento en la oferta de cables de MT de Eland Cables. El NA2XSY tiene un conductor de aluminio unipolar trenzado de clase 2 con aislamiento de polietileno reticulado (XLPE) y una revestimiento exterior rojo de policloruro de vinilo (PVC).
El NA2XSY se utiliza ampliamente en redes de distribución tanto interiores como exteriores, ya sea enterrado o en conductos de cable, puesto que no es resistente a la radiación UV. Fabricado conforme al estándar VDE 0276 Parte 620, este cable es autoextinguible, retardante de llama y está fabricado en conformidad con las normas VDE 0482-332-1-2 e IEC 60332-1. Gracias a su bajo factor de pérdida dieléctrica y al aislamiento de cadena XLPE, este cable ofrece fiabilidad para un funcionamiento a largo plazo. No obstante, se debe utilizar en instalaciones fijas para evitar tensiones mecánicas o elásticas.
Es relativamente fácil de instalar, incluso en guías ajustadas. Asimismo, se puede instalar a temperaturas de hasta -5 °C.
Tensión nominal del NA2XSY
Las capacidades nominales de corriente disponibles para esta gama de cables de media tensión son las siguientes:
- 6/10 kV
- 12/20 kV
- 18/30 kV
Su presupuesto a medida directo a su bandeja de entrada
Tu cesta está actualmente vacía
Más información

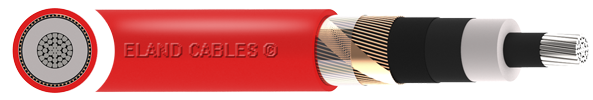

Construcción del cable NA2XSY
Con la excepción del conductor de aluminio, este cable comparte las mismas propiedades del N2XSY, que tiene un conductor de cobre. También se fabrica en conformidad con las normas VDE 0276-620, HD 620 y DIN EN 60228.
La menor capacidad de transporte de corriente del aluminio hace que este cable requiera una sección transversal mayor que su equivalente de cobre para conducir la misma corriente; no obstante, los precios habituales del aluminio pueden hacer que esta versión resulte más económica para proyectos que no tengan problemas de espacio.
Otras referencias internacionales para el NA2XSY
Austria: E-A2XHCY
Rusia: АПвЭВ
Si necesita asesoramiento para seleccionar sus cables de media tensión internacionales, como por ejemplo un análisis de los costes y beneficios de utilizar cables de aluminio en comparación con los de cobre, póngase en contacto con nuestro equipo internacional por medio del correo electrónico international@elandcables.com o a través del teléfono +44 (0)20 7241 8740. Además de la ayuda técnica experta, Eland Cables cuenta con servicios logísticos de entrega a algunos de los lugares más remotos del mundo.
Tabla de construcción
Cable con conductor de aluminio NA2XSY de XLPE y PVC. 6/10 (12) kV
|
|
|---|---|
| TENSIÓN NOMINAL | 6/10 (12)kV |
| CONDUCTOR | Aluminio Liso Trenzado (Clase 2) |
| CAPAS SEMI-CONDUCTORAS | Material semiconductor |
| AISLAMIENTO | XLPE (Polietileno Reticulado) |
| CAPA SEMICONDUCTORA EXTERIOR | Materiales semiconductores |
| PANTALLA | Cables de cobre |
| REVESTIMIENTO EXTERIOR | PVC (Policloruro de Vinilo) |
Cable NA2XSY
SUS OPCIONES DE CABLE
Use los filtros FastQuote para encontrar las especificaciones de cable exactas que necesita.
¿Necesita una solución a medida? Obtenga más información sobre cables personalizados.
| Producto | Parte no. | Núcleos | Área Nominal de la Sección Transversal (mm²) | Color de recubrimiento | Longitud (m) | |
|---|---|---|---|---|---|---|
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 6/10 (12) kV | A9XA10KV1035 | 1 | 35mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 6/10 (12) kV | A9XA10KV1050 | 1 | 50mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 6/10 (12) kV | A9XA10KV1070 | 1 | 70mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 6/10 (12) kV | A9XA10KV1095 | 1 | 95mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 6/10 (12) kV | A9XA10KV1120 | 1 | 120mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 6/10 (12) kV | A9XA10KV1150 | 1 | 150mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 6/10 (12) kV | A9XA10KV1185 | 1 | 185mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 6/10 (12) kV | A9XA10KV1240 | 1 | 240mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 6/10 (12) kV | A9XA10KV1300 | 1 | 300mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 6/10 (12) kV | A9XA10KV1400 | 1 | 400mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 12/20 (24) kV | A9XA20KV1050 | 1 | 50mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 12/20 (24) kV | A9XA20KV1070 | 1 | 70mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 12/20 (24) kV | A9XA20KV1095 | 1 | 95mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 12/20 (24) kV | A9XA20KV1120 | 1 | 120mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 12/20 (24) kV | A9XA20KV1150 | 1 | 150mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 12/20 (24) kV | A9XA20KV1185 | 1 | 185mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 12/20 (24) kV | A9XA20KV1240 | 1 | 240mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 12/20 (24) kV | A9XA20KV1300 | 1 | 300mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 12/20 (24) kV | A9XA20KV1400 | 1 | 400mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 18/30 (36) kV | A9XA30KV1050 | 1 | 50mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 18/30 (36) kV | A9XA30KV1070 | 1 | 70mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 18/30 (36) kV | A9XA30KV1095 | 1 | 95mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 18/30 (36) kV | A9XA30KV1120 | 1 | 120mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 18/30 (36) kV | A9XA30KV1150 | 1 | 150mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 18/30 (36) kV | A9XA30KV1185 | 1 | 185mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 18/30 (36) kV | A9XA30KV1240 | 1 | 240mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 18/30 (36) kV | A9XA30KV1300 | 1 | 300mm² | Rojo | ||
| Cable con conductor de aluminio NA2XSY de XLPE y PVC. 18/30 (36) kV | A9XA30KV1400 | 1 | 400mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 18/30kV | H8H30KV01035 | 1 | 35mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 18/30kV | H8H30KV01050 | 1 | 50mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 18/30kV | H8H30KV01070 | 1 | 70mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 18/30kV | H8H30KV01095 | 1 | 95mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 18/30kV | H8H30KV01120 | 1 | 120mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 18/30kV | H8H30KV01150 | 1 | 150mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 18/30kV | H8H30KV01185 | 1 | 185mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 18/30kV | H8H30KV01240 | 1 | 240mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 18/30kV | H8H30KV01300 | 1 | 300mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 18/30kV | H8H30KV01400 | 1 | 400mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 18/30kV | H8H30KV01500 | 1 | 500mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 12/20kV | H8H20KV01035 | 1 | 35mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 12/20kV | H8H20KV01050 | 1 | 50mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 12/20kV | H8H20KV01070 | 1 | 70mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 12/20kV | H8H20KV01095 | 1 | 95mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 12/20kV | H8H20KV01120 | 1 | 120mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 12/20kV | H8H20KV01150 | 1 | 150mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 12/20kV | H8H20KV01185 | 1 | 185mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 12/20kV | H8H20KV01240 | 1 | 240mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 12/20kV | H8H20KV01300 | 1 | 300mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 12/20kV | H8H20KV01400 | 1 | 400mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 12/20kV | H8H20KV01500 | 1 | 500mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 6/10kV | H8H10KV01035 | 1 | 35mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 6/10kV | H8H10KV01050 | 1 | 50mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 6/10kV | H8H10KV01070 | 1 | 70mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 6/10kV | H8H10KV01095 | 1 | 95mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 6/10kV | H8H10KV01120 | 1 | 120mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 6/10kV | H8H10KV01150 | 1 | 150mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 6/10kV | H8H10KV01185 | 1 | 185mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 6/10kV | H8H10KV01240 | 1 | 240mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 6/10kV | H8H10KV01300 | 1 | 300mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 6/10kV | H8H10KV01400 | 1 | 400mm² | Rojo | ||
| Cable NA2XSY HD620 PVC 6/10kV | H8H10KV01500 | 1 | 500mm² | Rojo |
