Câbles armés - SWA & AWA

Eland Cables est un fournisseur leader de câbles armés avec fil en acier, offrant une gamme complète de câbles basse et moyenne tension, robustes et hautement résistant à l'usure, fabriqués conformément aux normes britanniques, européennes et internationales ainsi qu'à d'autres spécifications

Armoured Cable BS5467

Cette gamme comprend toutes les tailles de câbles moyenne tension d'alimentation armés avec fil en acier et en aluminium, avec courant nominal pouvant atteindre les 33 kV. Elle inclut également les câbles armés unipolaires avec âme en aluminium.

Les câbles armés sont souvent désignés comme câbles armés avec fil en acier, les SWA, câbles d'alimentation principale, câbles d'alimentation unipolaires ou encore câbles armés d'entretien multipolaires.

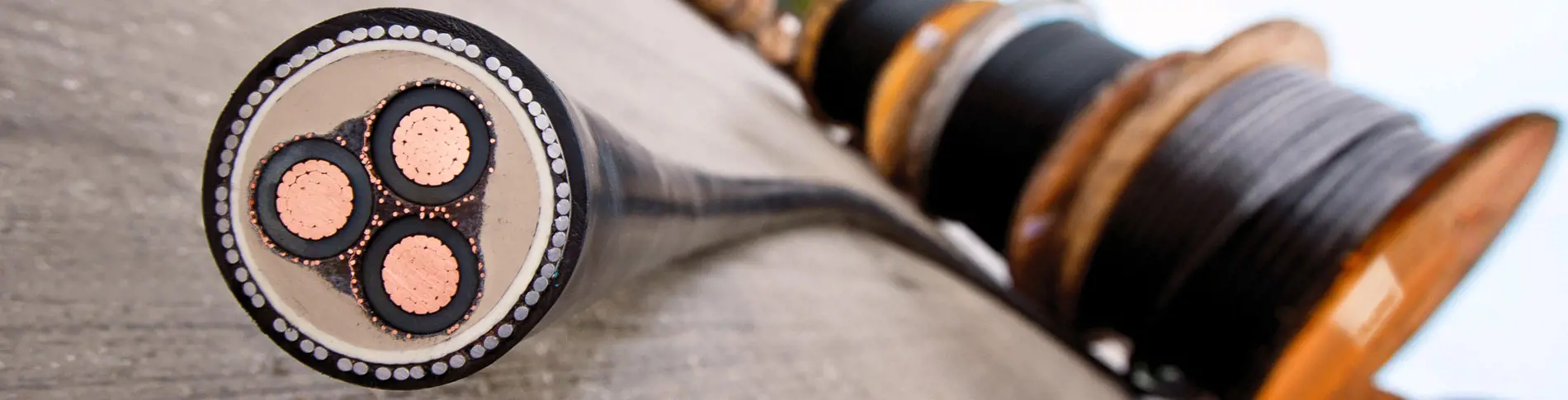

Composition de Câble Armé avec fil en Acier

D'ordinaire, les câbles armés avec fil en acier ou aluminium sont faits de six éléments :

Le conducteur : toronné simple en cuivre ou aluminium
L'isolation : faite de matériaux type polyéthylène réticulé (XLPE) pour une résistance aux hautes températures et un excellent pouvoir diélectrique pour de meilleures propriétés électriques.

Le matelas : une couche créant une barrière de protection entre l'isolation et l'armure.
L'armure : une armure en acier ou en aluminium qui offre une protection mécanique aux câbles pour leur permettre de résister aux contraintes mécaniques auxquels ils peuvent être exposés.
La gaine : les pièces constituant le câble sont tenues ensemble par une gaine offrant un niveau supplémentaire de protection. Les gaines noires peuvent être enrichies en carbone pour offrir une stabilité aux rayons ultraviolets.
La tension : tensions nominales de 600/1000 V, 6,35/11 kV et 19/33 kV.

L'armure procure une protection supplémentaire en cas de contraintes mécaniques susceptibles d'endommager les câbles, comme en cas d'enfouissement direct, installation en extérieur ou souterraine. L'amure permet également au câble de résister à de plus hautes charges de traction. Cependant, il faut noter que l'armure ne protège pas contre les agents climatiques.

La composition des divers types de câbles armés diffère en fonction de leur application. Elle peut prévoir des écrans de protection ou autres matériaux spécialement adaptés aux conditions de l'installation. Nous proposons une gamme complète de câbles armés approuvés BASEC, fabriqués conformément à un certain nombre de normes britanniques, européennes et internationales, dont BS5467, BS6622, BS6724, BS7835, BS EN 50267, CEI 60502 et BS EN 60332-1-2 (pour les câbles unipolaires).

La gamme de câbles armés d'Eland Cables est disponible avec conducteur en cuivre (Cu) ou en aluminium (Al) et avec gaine en chlorure de polyvinyle (PVC) ou sans halogène à faible émission de fumée (LSZH). Les gaines en LSZH sont recommandées en cas d'usage dans des lieux fermés haute densité et sont obligatoires dans les lieux publics.
