Cabo BS EN 50525

Cabo BS EN 50525

Clique para ver a nossa gama completa de cabos standard BS EN 50525 arrow-no-circles.png

Cabos de energia de Baixa Tensão - até 450/750 V

Esta Norma substitui e abrange a harmonização dos cabos nos países membros do CENELEC, cabos esses anteriormente incluídos na HD21 e HD22 BS6500. Ela estabelece os requisitos gerais para cabos de energia rígidos e flexíveis até 450/750 V para instalações de energia com aparelhos e equipamentos domésticos e industriais.

A Parte 1 abrange os requisitos gerais da Norma.

A Parte 2-11 abrange os cabos com isolamento flexível termoplástico para a ligação de aparelhos domésticos a uma fonte de energia fixa. Incluem-se:

-    H03VV-F: cabos circulares para aplicações ligeiras - também designados cabos 218-Y
-    H03VVH2-F: cabos planos para aplicações ligeiras - também designados cabos 2192Y
-    H05VV-F: cabos circulares para aplicações comuns
-    H05VVH2-F: cabos planos para aplicações comuns
-    H03V2V2-F: cabos circulares para aplicações ligeiras, resistentes ao calor
-    H03V2V2H2-F: cabos planos para aplicações ligeiras, resistentes ao calor
-    H05V2V2-F: cabos circulares para aplicações comuns, resistentes ao calor - também designados cabos 309-Y
-    H05V2V2H2-F: cabos planos para aplicações comuns, resistentes ao calor
-    H05V2V2D3-F: cabos para aplicações comuns, com elemento de suporte de tensão

A Parte 2-12 abrange cabos com isolamento termoplástico de Cloreto de Polivinilo (PVC) para extensões de ligação de aparelhos domésticos a uma fonte de energia fixa. Incluem-se:

-    H03VVH8-F: cabo circular para aplicações ligeiras
-    H03VVH2H8-F: cabo plano para aplicações ligeiras
-    H05VVH8-F: cabo circular para aplicações comuns
-    H05VVH2H8-F: cabo plano para aplicações comuns

A Parte 2-21 abrange cabos flexíveis com isolamento elastomérico reticulado para ligação flexível de aparelhos ou equipamentos, incluindo equipamento industrial para aplicações pesadas, a uma fonte de energia fixa. Incluem-se:

-    H05RR-F: cabos para aplicações comuns
-    H05RN-F: cabos para aplicações comuns
-    H07RN-F: cabos para aplicações pesadas

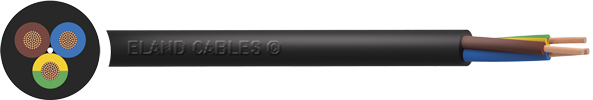

-    H07RN8-F: cabos para aplicações pesadas, resistentes à água
-    H05BB-F: cabos resistentes ao calor, para aplicações comuns
-    H07BB-F: cabos resistentes ao calor, para aplicações pesadas

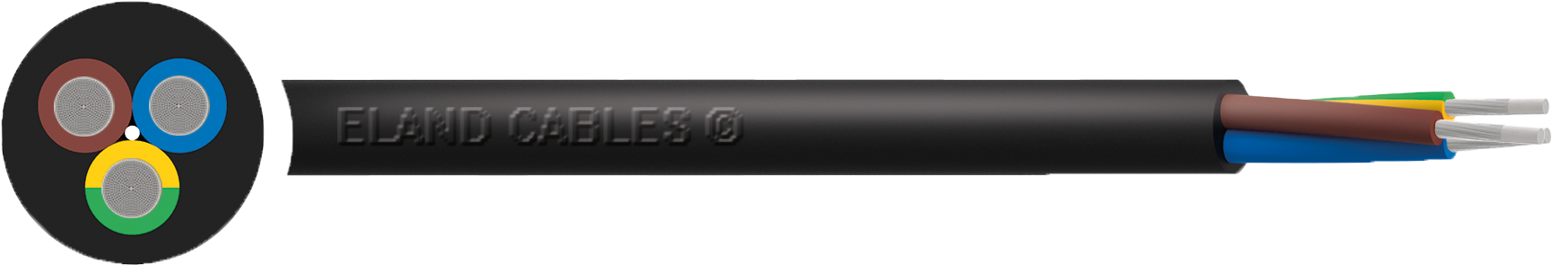

-    H05BN4-F: cabos resistentes ao calor, para aplicações comuns

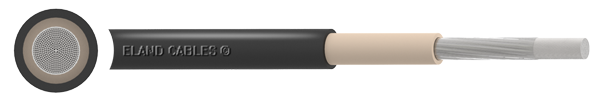

-    H07BN4-F: cabos resistentes ao calor, para aplicações pesadas - também designados cabos 6381TQ
-    H05BQ-F: cabos resistentes ao calor com bainha de TPU (90 graus) para aplicações comuns
-    H07BQ-F: cabos resistentes ao calor com bainha de TPU (90 graus) para aplicações pesadas
-    H05GG-F: cabo circular de EVA resistente ao calor para aplicações comuns (110 oC)

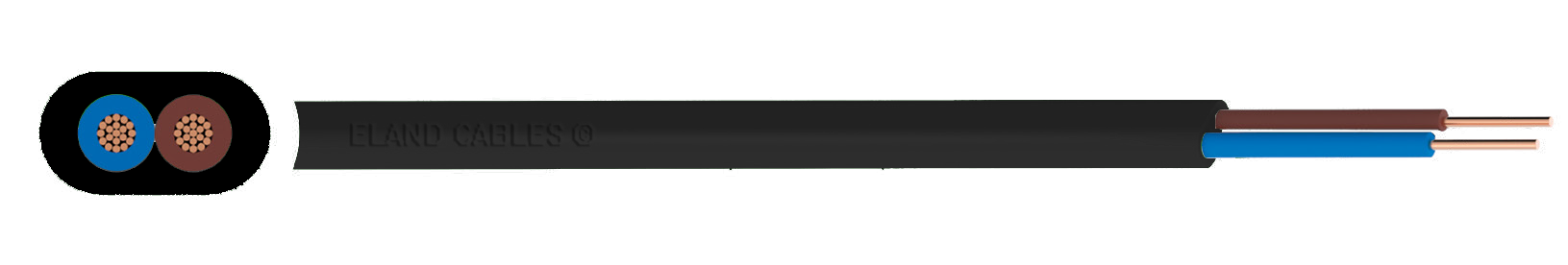

-    H05GGH2-F: cabo plano de EVA resistente ao calor para aplicações comuns (110 oC)

A Parte 2-22 abrange cabos entrançados de alta flexibilidade com isolamento elastomérico reticulado para a ligação de aparelhos domésticos a uma fonte de energia fixa onde é necessária flexibilidade adicional, incluindo H03RT-H.

Fornecedor de Cabos BS EN 50525

A Parte 2-31 abrange cabos unipolares sem bainha com isolamento termoplástico de PVC para aplicações de cablagem fixa. Incluem-se:

-    H07V-U e H07V-R: cablagem fixa (condutor de Classe 1 ou 2) - também designada cabo 6491X
-    H07V-K: cablagem fixa (condutor de Classe 5)
-    H05V-U e H05V-R: cablagem interna (condutor de Classe 1 ou 2)
-    H05V-K: cablagem interna (condutor de Classe 5) - também designada cabo 2491X
-    H07V2-U e H07V2-R: cablagem fixa resistente ao calor (condutor de Classe 1 ou 2)
-    H07V2-K: cablagem fixa resistente ao calor (condutor de Classe 5) - designada cabo com homologação tripla
-    H05V2-U e H05V2-R: cablagem fixa resistente ao calor (condutor de Classe 1 ou 2)
-    H05V2-K: cablagem interna resistente ao calor (condutor de Classe 5)

A Parte 2-41 abrange cabos unipolares com isolamento de borracha de silicone reticulada para instalações fixas em zonas de altas temperaturas. Incluem-se:

-  H05S-U: cabos sem bainha resistentes ao calor (condutor de Classe 1) para cablagem fixa
-  H05S-K: cabos sem bainha resistentes ao calor (condutor de Classe 5) para cablagem fixa
-  H03S-K: cabos sem bainha (condutor de Classe 5) para cablagem interna
-  H05SJ-U: cabos entrançados (condutor de Classe 1) para cablagem fixa
-  H05SJ-K: cabos entrançados (condutor de Classe 5) para cablagem fixa
-  H05SS-K: cabos com bainha (condutor de Classe 5) para cablagem fixa.

A Parte 2-42 abrange cabos unipolares sem bainha com isolamento de EVA reticulado para instalações fixas em zonas de altas temperaturas. Incluem-se:

-    H07G-U: cabos resistentes ao calor para cablagem fixa (condutor de Classe 1).
-    H07G-R: cabos resistentes ao calor para cablagem fixa (condutor de Classe 2).
-    H07G-K: cabos resistentes ao calor para cablagem fixa (condutor de Classe 5).
-    H05G-U: cabos para cablagem interna (condutor de Classe 1)
-    H05G-K: cabos para cablagem interna (condutor de Classe 5)

A Parte 2-51 abrange cabos de controle à prova de óleo com isolamento termoplástico de PVC para a interligação de máquinas de produção. Incluem-se:

-    H05VV5-F: cabos de controle - também designados cabos 318-Y
-    H05VVC4V5-K: cabos de controle blindados

A Parte 2-71 abrange cabos planos de ouropel (cordões) com isolamento termoplástico de PVC para a ligação de pequenos aparelhos a uma fonte de energia fixa, incluindo H03VH-Y.

A Parte 2-72 abrange cabos planos divisíveis (cordões) com isolamento termoplástico de PVC para cablagem interna ou ligação de alimentação direta para luminárias (utilização no interior), incluindo H03VH7H-F.

A Parte 2-81 abrange cabos com revestimento elastomérico reticulado para soldagem por arco. Estes cabos de soldagem estabelecem a ligação entre a fonte de alimentação para soldagem, o porta-elétrodos e a peça a trabalhar. Incluem-se:

-    H01N2-D: cabo de soldagem flexível.
-    H01N2-E: cabo de soldagem extra flexível.

A Parte 2-82 abrange cabos com isolamento elastomérico reticulado para utilização como grinaldas luminosas e com determinados suportes de lâmpadas. Incluem-se:

-    H03RN-F: para condutores com tamanhos entre 0,5 mm e 0,75 mm
-    H05RN-F: para condutores com tamanhos entre 0,75 mm e 1,5 mm

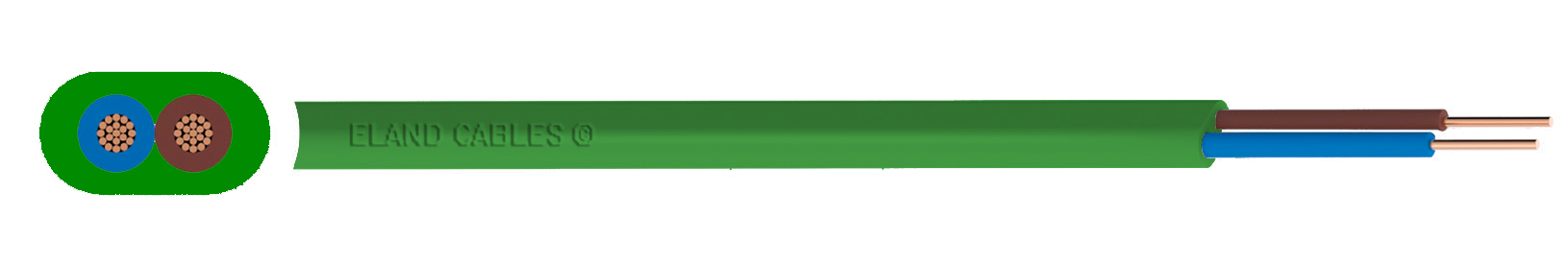

-    H05RNH2-F: para condutores com tamanhos de 1,5 mm ou 2,5 mm para cabos planos bipolares

A Parte 2-83 abrange cabos multipolares com isolamento de borracha de silicone reticulado para instalações fixas de alta temperatura com proteção mecânica ou para utilização flexível sob baixa tensão mecânica. Incluem-se:

-    H05SS-F: resistente ao calor
-    H05SST-F: trançado resistente ao calor
-    H05SSD3-K: resistente ao calor com elemento de suporte de tensão
-    H05SSD3T-K: trançado resistente ao calor com elemento de suporte de tensão

A Parte 3-11 abrange cabos flexíveis de alta resistência ao fogo com isolamento termoplástico de Baixa Emissão de Fumaça e Sem Halogéneos (LSZH) para ligação de aparelhos domésticos a uma fonte de energia fixa, em ambientes onde sejam necessárias propriedades LSZH. Incluem-se:

-    H03Z1Z1-F: cabos circulares para aplicações ligeiras - também designados cabos 318-B
-    H03Z1Z1H2-F: cabos planos para aplicações ligeiras
-    H05Z1Z1-F: cabos circulares para aplicações comuns
-    H05Z1Z1H2-F: cabos planos para aplicações comuns

A Parte 3-21 abrange cabos flexíveis de alta resistência ao fogo com isolamento e bainha LSZH reticulados para a ligação de equipamento e máquinas pesadas à fonte de energia fixa em ambientes onde sejam necessárias propriedades LSZH, incluindo HO7ZZ-F.

A Parte 3-31 abrange cabos unipolares de alta resistência ao fogo com isolamento termoplástico LSZH para cablagem fixa. Incluem-se:

-    H07Z1-U: cabos para cablagem fixa (condutor de classe 1)
-    H07Z1-R: cabos para cablagem fixa (condutor de classe 2)
-    H07Z1-K: cabos para cablagem fixa (condutor de classe 5)
-    H05Z1-U: cabos para cablagem interna (condutor de classe 1)
-    H05Z1-R: cabos para cablagem interna (condutor de classe 2)
-    H05Z1-K: cabos para cablagem interna (condutor de classe 5)

A Parte 3-41 abrange cabos unipolares de alta resistência ao fogo sem bainha, com isolamento LSZH reticulado. Incluem-se:

-    H07Z-U: cabos para cablagem fixa resistentes ao calor (condutor de classe 1)
-    H07Z-R: cabos para cablagem fixa resistentes ao calor (condutor de classe 2 ) - designados cabos 6491B
-    H07Z-K: cabos para cablagem fixa resistentes ao calor (condutor de classe 5)

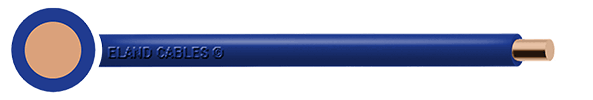

-    H05Z-U: cabos de cablagem interna resistentes ao calor (condutor de classe 1)
-    H05Z-K: cabos para cablagem interna resistentes ao calor (condutor de classe 5 ) - designados cabos 2491B

Para referência, a norma revogada BS6500 é aplicável a BSEN50525-2:2001, BSEN50525-2-11:2011, BSEN50525-2-12:2011, BSEN50525-2-21:2011 e BSEN50525-2-71:2011. Estas Normas Europeias foram aprovadas pelo CENELEC (Comité Europeu para a Normalização Eletrotécnica) e os seus membros estão vinculados a atribuírem-lhe o estatuto de norma nacional.
