Prueba de resistencia al desgaste de cables

El objetivo de la prueba de resistencia al desgaste es demostrar que la cubierta extruida de un cable flexible resistirá el desgaste anticipado al ser movido y flexionado repetidamente. La prueba y el aparato utilizados están diseñados para cumplir con las normas IEC 60245-1 cláusula 5.6.3.3 e IEC 60245-2 cláusula 3.3

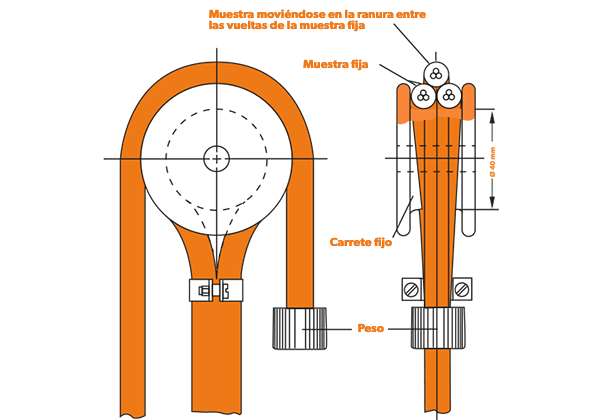

La prueba de resistencia al desgaste se realiza en muestras de tres juegos de pares de cables flexibles, donde cada muestra tiene una longitud de aproximadamente 1 metro. En cada par, una muestra se enrolla para dar casi dos vueltas en un carrete fijo con un diámetro de 40 mm, siendo la distancia entre las pestañas del carrete tal que las vueltas están en estrecho contacto entre sí. La muestra está fijada de forma segura para evitar cualquier movimiento con respecto al carrete. La muestra restante se coloca luego en la ranura formada por las vueltas y se coloca un peso de 500 g en un extremo. El otro extremo se puede mover hacia arriba y hacia abajo en una distancia de 0,10 m, a una velocidad de aproximadamente 40 golpes individuales por minuto durante un ciclo completo de 20.000 golpes.

Una vez finalizado, el aislamiento de la muestra fija no será visible en una longitud total de más de 10 mm. Después de la prueba, la muestra fija se somete a una prueba adicional de resistencia al voltaje de 2,5 kV de acuerdo con la cláusula 2.2 de IEC 60245-2, aplicada entre los conductores y el agua en la que se sumerge el cable para garantizar que continúa proporcionando la continuidad eléctrica y rendimiento que se le exige.
