Prueba de estabilidad térmica para cables

Las pruebas de estabilidad térmica se realizan en materiales de PVC para determinar la tasa de degradación térmica a temperaturas elevadas.

A altas temperaturas, como las que se experimentarían en un escenario de incendio indirecto, el proceso de degradación hace que el PVC desprenda ácido clorhídrico (HCl), que a su vez acelera el proceso de degradación. La prueba de estabilidad térmica determina qué tan estables son estos materiales plásticos.

Prueba de estabilidad térmica para cables

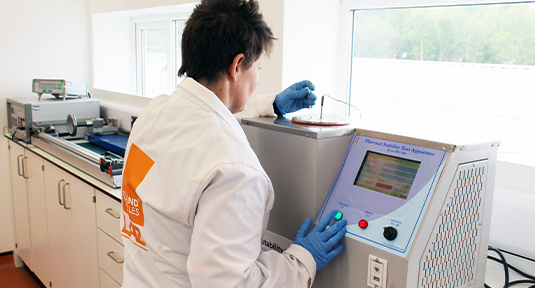

Todos los ensayos se llevan a cabo no menos de 16 horas después de la extrusión de los compuestos aislantes o de revestimiento y se realizan de acuerdo con la norma internacional IEC 60811-1-2. La metodología de prueba requiere tubos de ensayo de vidrio de 110 mm de largo, con un diámetro exterior de aproximadamente 5 mm y un diámetro interior de (4,0±0,5) mm, papel indicador universal (rango de pH de 1 a 10), y un termostato controlado aparato de calentamiento para la temperatura especificada en la norma del tipo de cable que se está testando. La temperatura se controla calentando un bloque de aluminio sólido con un controlador de temperatura digital para mantener un calor uniforme constante durante la prueba.

Se tomarán tres muestras, cada una de (50±5) mg, de la funda o del aislamiento del núcleo que se va a testar. Cada muestra consta de dos o tres pequeñas tiras de entre 20-30 mm. Estas muestras se colocan en un tubo de vidrio junto con una tira de papel indicador universal seco que mide aproximadamente 15 mm de largo por 3 mm de ancho. El papel de pH debe sobresalir de la parte superior del tubo unos 5 mm. A continuación, las muestras de prueba se colocan en el equipo de calentamiento térmico (ya a la temperatura especificada) y se calientan durante el tiempo especificado.

La prueba de estabilidad térmica mide el tiempo que tarda el papel indicador universal en cambiar de color de un valor de pH de 5 pH a un valor entre 2 y 3 pH, o durante un período especificado sin cambio de color de pH, lo que ocurra primero. Se considera que se ha alcanzado el punto de cambio de color cuando la coloración roja del papel indicador universal característico de un valor de pH 3 acaba de hacerse visible. Hacia el final del tiempo de prueba esperado, el papel de pH se reemplaza cada 5 min a 10 min para que el momento del cambio se visualice mejor.

Para que un cable cumpla con los requisitos de la prueba de estabilidad térmica, el valor promedio de las tres muestras no debe ser menor que el valor especificado en la norma para ese tipo de cable.
