Tests de résistance des câbles électriques à l’usure

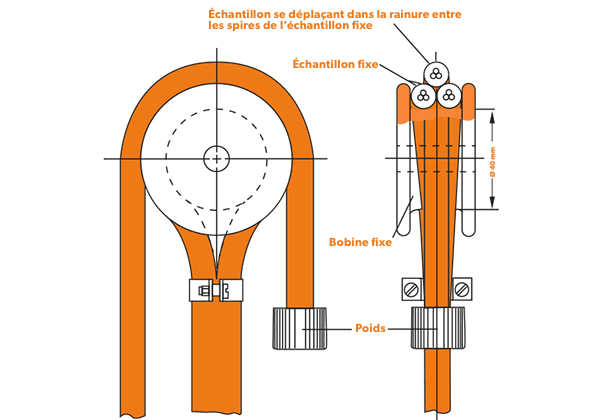

Le test de résistance à l'usure est effectué sur des échantillons provenant de trois ensembles de paires de câbles flexibles, chaque échantillon ayant une longueur d'environ 1 mètre. Dans chaque paire, un échantillon est enroulé de manière à effectuer près de deux tours sur une bobine fixe d'un diamètre de 40 mm - la distance entre les brides de la bobine permettant que les tours soient en contact étroit les uns avec les autres. L'échantillon est solidement fixé pour empêcher tout mouvement par rapport à la bobine. L'échantillon restant est ensuite placé dans la rainure formée par les spires et un poids de 500 g est fixé à une extrémité. L'autre extrémité peut être déplacée de haut en bas sur une distance de 0,10 m, à une vitesse d'environ 40 coups simples par minute pour un cycle complet de 20 000 coups.

À la fin du test, l'isolation de l'échantillon fixe ne doit pas être visible sur une longueur totale de plus de 10mm. Après le test, l'échantillon fixe est ensuite soumis à un autre test de tenue en tension dans lequel le câble est immergé et où une tension de 2,5 kV est appliquée entre les conducteurs et l'eau. Le but est de garantir qu'il continue à fournir la continuité électrique et les performances requises. Ce test est effectué selon la norme IEC 60245-2, clause 2.2.
