Teste de Flexão a Frio de Cabos
O Teste de Flexão a Frio é realizado de acordo com a norma IEC 60811-504 e visa avaliar o desempenho de cabos elétricos a baixas temperaturas. O teste deve ser efetuado em amostras de material de isolamento e revestimento, não mais de 16 horas após a execução do processo de extrusão ou reticulação.

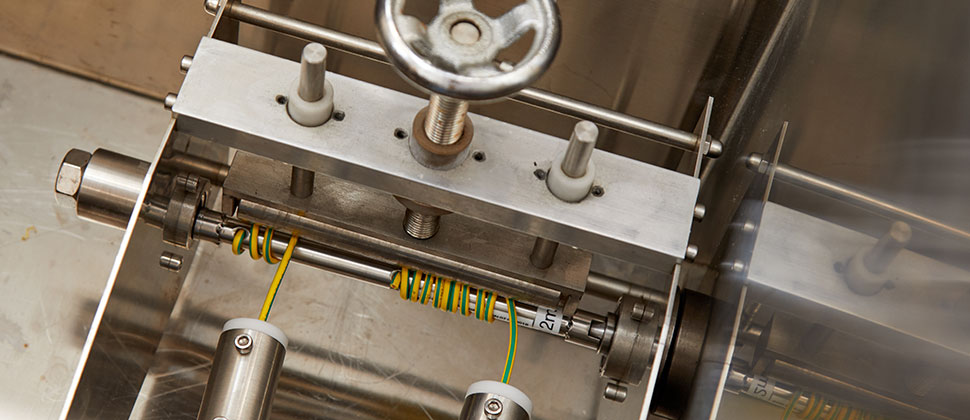

A metodologia de teste requer uma câmara a baixa temperatura capaz de manter a temperatura de teste especificada e um aparelho de flexão conforme descrito na norma IEC 60811-504. A amostra deve ter o comprimento suficiente para atingir o número especificado de rotações em torno de um mandril com um diâmetro nominal entre 4 e 5 vezes o da amostra de teste. Desse modo, os próprios cabos terão, geralmente, um diâmetro externo não superior a 12,5 mm. Por sua vez, os cabos com diâmetro superior estarão sujeitos a um Teste de Alongamento a Frio, conforme descrito na norma IEC 60811-505.
A amostra é fixada à parte superior do mandril, antes de ser enrolada uma vez à sua volta. Depois disso, a amostra tem de ser condicionada no interior da câmara de teste, à temperatura adequada para o polímero em questão, durante, pelo menos, 16 horas. A duração do condicionamento pode ser reduzida, caso tenham sido aplicados critérios específicos de pré-arrefecimento.
Uma vez concluído o condicionamento, a amostra de teste é enrolada em torno do mandril, seguindo o número de voltas especificado na Tabela 1 da IEC 60811-504 (abaixo), enquanto a câmara mantém a mesma temperatura de teste.
Tabela 1 IEC 60811-504 – Rotações do mandril
| Diâmetro total da peça de teste (mm) | Número de voltas |
|---|---|
| < D ≤ 2,5 | 10 |
| 2,5 < D ≤ 4,5 | 6 |
| 4,5 < D ≤ 6,5 | 4 |
| 6,5 < D ≤ 8,5 | 3 |
| 8,5 < D | 2 |
Após o enrolamento, a porta da câmara pode ser aberta e a amostra retirada sem problemas, para que o condicionamento ocorra no mandril à temperatura ambiente, durante mais 60 minutos.
Para estar em conformidade com o Teste de Flexão a Frio, o isolamento ou o revestimento do cabo não pode apresentar sinais de fissuras, falhas ou danos, aquando da sua inspeção visual após o desenrolamento.
