Cabo BS6883

Produtos para cabos de fiação naval para offshore e marítimos

Cabos com isolamento de elastómero para cablagem fixa em navios e em unidades de alto mar móveis e fixas, fabricados de acordo com a Norma Britânica BS6883

Cabo BS6883

A Norma Britânica BS6883 aborda as especificações para a cablagem fixa em navios, para circuitos de iluminação, alimentação de energia, controle, instrumentação e propulsão, com uma tensão nominal até 8,7/15 kV. Também abrange estes mesmos cabos, utilizados em unidades de alto mar móveis e fixas.

Esta Norma especifica os requisitos e métodos de teste para uma grande variedade de cabos, até 8,7/15 kV, inclusive. Os cabos são fabricados com materiais de baixa emissão de fumaça e sem halogéneos, o que representa um fator importante na minimização dos riscos para a vida humana e equipamento sensível em caso de incêndio a bordo de uma unidade marítima.

Esta norma é complementada pela BS7917, que abrange os requisitos de resistência ao fogo (integridade do circuito limitada).

Designação de cabos BS6883

Esta Norma classifica os cabos para cablagens de navios e cabos para alto mar BS6883, de acordo com as seguintes designações:

BS6883 Tipo SW2 Cabos para aplicações pesadas, melhor resistência aos óleos, ignífugos, com emissão reduzida de gases de halogéneo
BS6883 Tipo SW3 Cabos para aplicações comuns, com resistência aos óleos e baixa emissão de fumaça e gases corrosivos quando afetados pelo fogo

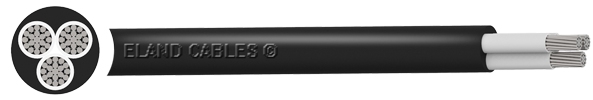

BS6883 Tipo SW4 Cabos para aplicações comuns, melhor resistência aos óleos e baixa emissão de fumaça e gases corrosivos quando afetados pelo fogo


Construção do cabo BS6883


150/250 V
(pares / triplos / quádruplos)

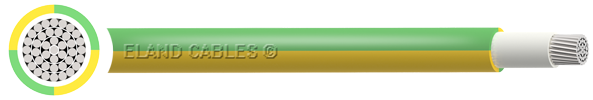

Unipolar e multipolar
600/1000 V, 1,9/3,3 kV e 3,3/3,3 kV
Unipolar e multipolar
3,8/6,6 kV, 6,6/6,6 kV e 6,35/11 kV
Condutor Cobre recozido estanhado (Classe 2) Cobre recozido estanhado (Classe 2 ou Classe 5) dos tamanhos 1 mm2 e 1,5 mm2, e Classe 2 em todos os outros tamanhos de condutores Cobre recozido estanhado (Classe 2)
Blindagem do condutor - - Blindagem de cinta semicondutora impermeabilizada em material têxtil
Isolamento Tipo G4 Tipo GP4 para 600/1000 V e Tipo GP5 para 1,9/3,3 kV e 3,3/3,3 kV Tipo GP5
Blindagem / cinta Cinta de blindagem laminada Cinta impermeabilizada, se aplicável Cinta impermeabilizada, se aplicável
Bainha interna Em função do Tipo SW

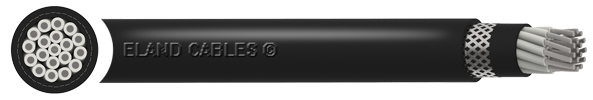

Malha trançada Aço suave galvanizado, cobre recozido estanhado ou bronze estanhado
Bainha externa Tipo SW2, Tipo SW3 ou Tipo SW4

Cobres da bainha externa BS6883

Esta Norma especifica as seguintes cores da bainha externa:

Cabos de instrumentação - 150/250 V Cinzento
Cabos unipolares e multipolares - 600/1000 V Preto
Alta Tensão - > 600/1000 V Vermelho
Enquanto fornecedor britânico de cabos para cablagem marinha, a Eland Cables possui uma vasta gama de cabos marinhos e para alto-mar, incluindo o cabo de Tipo SW4, com certificação Lloyd's Register para utilização em cablagens fixas em navios, plataformas em alto-mar e unidades de perfuração. Consulte as nossas folhas de especificações dos cabos para alto-mar ou fale com os nossos peritos técnicos para obter mais informações.
