Câbles CY - YSLCY HSLCH

Également appelés câbles flexibles blindés ou câbles YSLYCY (gaine PVC) et HSLHCH (gaine LSZH) sous leur désignation européenne, les câbles CY sont utilisés comme câbles d'interconnexion pour la mesure, le contrôle ou la régulation d'équipements de commande de chaînes de montage ou de production, de convoyeurs ou d'ordinateurs. Également désignés sous leur référence de construction YSLCY et HSLCH, ces câbles appartiennent à la gamme Veriflex d'Eland Cables.

Les câbles CY sont typiquement utilisés pour des applications nécessitant une transmission sans interférence, grâce à leur composition spécifique : ils sont multipolaires, souples et possèdent une tresse de cuivre étamé (TCWB) ainsi qu’un séparateur en polyéthylène téréphtalate (PET), les protégeant ainsi de toute influence électromagnétique externe risquant de dégrader la transmission du signal. Grâce au cuivre étamé et au polyéthylène téréphtalate, ils offrent également une protection contre les contraintes mécaniques légères.

Les câbles CY conviennent aux utilisations flexibles impliquant des mouvements temporaires sans efforts de traction. Ils peuvent aussi bien être utilisés à l'extérieur - s’ils sont à l’abri des UV - qu’à l'intérieur, dans des lieux secs ou humides, y compris dans des mélanges eau-huiles.

Ces câbles de contrôle multipolaires armés flexibles ont une tension nominale de 300/500 V.

FastQuote FR

Votre devis sur mesure directement dans votre boîte de réception

Votre panier est actuellement vide

Retourner

Plus d'info

LES SPÉCIFICATIONS DES CÂBLES CY - YSLCY / HSLCH

Bien que les deux types de câbles CY avec gaine PVC soient couramment utilisés, leur version homologuée UL et CSA est privilégiée pour les machines destinées au marché nord-américain. Les câbles CY bipolaires sont disponibles en version standard avec des conducteurs noirs numérotés (câble YSLCY-OZ). À partir de trois conducteurs, ils ont des conducteurs noirs numérotés et un conducteur vert/jaune (YSLCY-JZ). Les conducteurs colorés vert / jaune (YSLCY-JB) ou sans vert/jaune (YSLCY-OB) sont disponibles sur demande.

Comment choisir les câbles CY - YSLCY / HSLCH

Les câbles de contrôle CY sont disponibles dans une large gamme de tailles et de composants. L'équipe technique d'Eland Cables est à votre disposition pour discuter de vos applications spécifiques et pour vous aider à choisir le câble le plus adapté à vos besoins. Également disponibles, nos presse-étoupes et autres accessoires de câble calibrés pour les câbles CY.

Les références européennes de ces câbles indiquent la configuration des conducteurs à l'intérieur de la gaine

Câble HSLCH (CY LSZH) Câble YSLCY (CY PVC)
HSLCH-OZ Câble à gaine LSZH avec conducteurs noirs numérotés YSLCY-OZ Câble à gaine PVC avec conducteurs noirs numérotés
HSLCH-JZ Câble à gaine LSZH avec conducteurs noirs numérotés et conducteur de terre vert / jaune YSLCY-JZ Câble à gaine PVC avec conducteurs noirs numérotés et conducteur de terre vert / jaune
HSLCH-OB Câble à gaine LSZH avec conducteurs colorés YSLCY-OB Câble à gaine PVC avec conducteurs colorés
HSLCH-JB Câble à gaine LSZH avec conducteurs colorés et conducteur de terre vert / jaune YSLCY-JB Câble à gaine PVC avec conducteurs colorés et conducteur de terre vert / jaune

Standard : Eland Cables fournit les câbles YSLCY-OZ en version bipolaire et les câbles YSLCY-JZ à partir de trois conducteurs, ainsi que leurs versions à faible émission de fumée et sans halogène : HSLCY-OZ et HSLCY-JZ.

Sur demande : Les versions à conducteurs isolés avec code couleur sont également disponibles sur demande sous les désignations YSLCY-OB et YSLCY-JB (PVC).

Standard : Des tailles et des sections supérieures sont également disponibles. Les références et les spécifications du câble CY LSZH peuvent différer. Pour plus d'informations, référez-vous à la fiche technique en bas de page.

Sur demande : Le câble CY homologué UL et CSA est disponible sur demande.

Des tailles et des sections supérieures sont également disponibles. Les références et les spécifications du câble LSZH CY Veriflex peuvent différer. Référez-vous à la fiche technique pour plus d'informations. Un câble CY homologué UL et CSA est également disponible sur demande.

Produits associés : Notre gamme étendue de câbles de contrôle flexibles inclut le câble YY non blindé pour les applications à faibles contraintes mécaniques et le câble SY à tresse en fil d'acier galvanisé, qui offre lui une protection mécanique contre les contraintes de traction moyennes. Également disponibles, le câble LiYY et le câble LiYCY blindé en version standard ou LSZH, ainsi une gamme de câbles VFD de variateur de fréquence.

Tableau de construction

  Veriflex CY PVC YSLCY Control Cable CS Câble YSLCY (Veriflex CY PVC) Veriflex Screened Bedded Control LSZH Cable CS Câble HSLHCH (Veriflex CY LSZH Matelas) Veriflex CY LSZH HSLCH Control Cable CS Câble HSLCH (Veriflex CY LSZH) Veriflex YSLYCY Cable CS Câble YSLYCY 0.6 / 1kV
TENSION NOMINALE

300/500V

0.6/1kV

CONDUCTEUR

Cuivre flexible (Classe 5)

ISOLATION

PVC (Chlorure de polyvinyle)

LSZH (Sans halogène à faible émission de fumée)

PVC (Chlorure de polyvinyle)

SÉPARATEUR

PET (Ruban en polyester)

-

PET (Ruban en polyester)

-
BOURRAGE

-

LSZH (Sans halogène à faible émission de fumée)

-

GAINE INTERNE

-

PVC (Chlorure de polyvinyle)

ÉCRAN

TCWB (Tresse de fils de cuivre étamé)

GAINE EXTÉRIEURE

PVC (Chlorure de polyvinyle)

LSZH (Sans halogène à faible émission de fumée)

PVC (Chlorure de polyvinyle)

VOS OPTIONS DE CABLE

Utilisez les filtres FastQuote pour trouver les spécifications de câbles exactes dont vous avez besoin.

Besoin d'une solution sur mesure? En savoir plus sur les câbles personnalisés.

Réinitialiser

Produit Partie no Pôles Surface de section nominale (mm²) Couleur de la gaine Longeur (m)
Câble YSLCY (Veriflex CY PVC) V0302001GR000 2 0.5 Gris
Câble YSLCY (Veriflex CY PVC) V0302011GR000 2 0.75 Gris
Câble YSLCY (Veriflex CY PVC) V0302021GR000 2 1 Gris
Câble YSLCY (Veriflex CY PVC) V0302031GR000 2 1.5 Gris
Câble YSLCY (Veriflex CY PVC) V0303001GR000 3 0.5 Gris
Câble YSLCY (Veriflex CY PVC) V0303011GR000 3 0.75 Gris
Câble YSLCY (Veriflex CY PVC) V0303021GR000 3 1 Gris
Câble YSLCY (Veriflex CY PVC) V0303031GR000 3 1.5 Gris
Câble YSLCY (Veriflex CY PVC) V0303041GR000 3 2.5 Gris
Câble YSLCY (Veriflex CY PVC) V0304001GR000 4 0.5 Gris
Câble YSLCY (Veriflex CY PVC) V0304011GR000 4 0.75 Gris
Câble YSLCY (Veriflex CY PVC) V0304021GR000 4 1 Gris
Câble YSLCY (Veriflex CY PVC) V0304031GR000 4 1.5 Gris
Câble YSLCY (Veriflex CY PVC) V0304041GR000 4 2.5 Gris
Câble YSLCY (Veriflex CY PVC) V0304051GR000 4 4 Gris
Câble YSLCY (Veriflex CY PVC) V0304061GR000 4 6 Gris
Câble YSLCY (Veriflex CY PVC) V0304071GR000 4 10 Gris
Câble YSLCY (Veriflex CY PVC) V0304081GR000 4 16 Gris
Câble YSLCY (Veriflex CY PVC) V0304091GR000 4 25 Gris
Câble YSLCY (Veriflex CY PVC) V0304101GR000 4 35 Gris
Câble YSLCY (Veriflex CY PVC) V0305001GR000 5 0.5 Gris
Câble YSLCY (Veriflex CY PVC) V0305011GR000 5 0.75 Gris
Câble YSLCY (Veriflex CY PVC) V0305021GR000 5 1 Gris
Câble YSLCY (Veriflex CY PVC) V0305031GR000 5 1.5 Gris
Câble YSLCY (Veriflex CY PVC) V0305041GR000 5 2.5 Gris
Câble YSLCY (Veriflex CY PVC) V0305051GR000 5 4 Gris
Câble YSLCY (Veriflex CY PVC) V0305061GR000 5 6 Gris
Câble YSLCY (Veriflex CY PVC) V0305071GR000 5 10 Gris
Câble YSLCY (Veriflex CY PVC) V0305081GR000 5 16 Gris
Câble YSLCY (Veriflex CY PVC) V0305091GR000 5 25 Gris
Câble YSLCY (Veriflex CY PVC) V0307001GR000 7 0.5 Gris
Câble YSLCY (Veriflex CY PVC) V0307011GR000 7 0.75 Gris
Câble YSLCY (Veriflex CY PVC) V0307021GR000 7 1 Gris
Câble YSLCY (Veriflex CY PVC) V0307031GR000 7 1.5 Gris
Câble YSLCY (Veriflex CY PVC) V0307041GR000 7 2.5 Gris
Câble YSLCY (Veriflex CY PVC) V0312001GR00000 12 0.5 Gris
Câble YSLCY (Veriflex CY PVC) V0312011GR00000 12 0.75 Gris
Câble YSLCY (Veriflex CY PVC) V0312021GR00000 12 1 Gris
Câble YSLCY (Veriflex CY PVC) V0312031GR00000 12 1.5 Gris
Câble YSLCY (Veriflex CY PVC) V0318011GR000 18 0.75 Gris
Câble YSLCY (Veriflex CY PVC) V0318021GR000 18 1 Gris
Câble YSLCY (Veriflex CY PVC) V0318031GR000 18 1.5 Gris
Câble YSLCY (Veriflex CY PVC) V0325011GR000 25 0.75 Gris
Câble YSLCY (Veriflex CY PVC) V0325021GR000 25 1 Gris
Câble YSLCY (Veriflex CY PVC) V0325031GR000 25 1.5 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3302001GR000 2 0.5 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3302011GR000 2 0.75 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3302021GR000 2 1 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3302031GR000 2 1.5 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3303001GR000 3 0.5 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3303011GR000 3 0.75 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3303021GR000 3 1 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3303031GR000 3 1.5 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3303041GR000 3 2.5 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3304001GR000 4 0.5 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3304011GR000 4 0.75 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3304021GR000 4 1 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3304031GR000 4 1.5 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3304041GR000 4 2.5 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3304051GR000 4 4 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3304061GR000 4 6 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3304071GR000 4 10 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3304081GR000 4 16 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3304091GR000 4 25 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3304101GR000 4 35 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3305001GR000 5 0.5 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3305011GR000 5 0.75 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3305021GR000 5 1 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3305031GR000 5 1.5 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3305041GR000 5 2.5 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3305051GR000 5 4 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3305061GR000 5 6 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3305071GR000 5 10 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3305081GR000 5 16 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3307001GR000 7 0.5 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3307011GR000 7 0.75 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3307021GR000 7 1 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3307031GR000 7 1.5 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3307041GR000 7 2.5 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3307051GR000 7 4 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3307061GR000 7 6 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3312001GR000 12 0.5 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3312011GR000 12 0.75 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3312021GR000 12 1 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3312031GR000 12 1.5 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3318011GR000 18 0.75 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3318021GR000 18 1 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3318031GR000 18 1.5 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3318011GR000 25 0.75 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3318021GR000 25 1 Gris
Câble HSLHCH (Veriflex CY LSZH Matelas) V3318031GR000 25 1.5 Gris
Câble HSLCH (Veriflex CY LSZH) V1302001GR000 2 0.5 Gris
Câble HSLCH (Veriflex CY LSZH) V1302011GR000 2 0.75 Gris
Câble HSLCH (Veriflex CY LSZH) V1302021GR000 2 1 Gris
Câble HSLCH (Veriflex CY LSZH) V1302031GR000 2 1.5 Gris
Câble HSLCH (Veriflex CY LSZH) V1303001GR000 3 0.5 Gris
Câble HSLCH (Veriflex CY LSZH) V1303011GR000 3 0.75 Gris
Câble HSLCH (Veriflex CY LSZH) V1303021GR000 3 1 Gris
Câble HSLCH (Veriflex CY LSZH) V1303031GR000 3 1.5 Gris
Câble HSLCH (Veriflex CY LSZH) V1303041GR000 3 2.5 Gris
Câble HSLCH (Veriflex CY LSZH) V1304001GR000 4 0.5 Gris
Câble HSLCH (Veriflex CY LSZH) V1304011GR000 4 0.75 Gris
Câble HSLCH (Veriflex CY LSZH) V1304021GR000 4 1 Gris
Câble HSLCH (Veriflex CY LSZH) V1304031GR000 4 1.5 Gris
Câble HSLCH (Veriflex CY LSZH) V1304041GR000 4 2.5 Gris
Câble HSLCH (Veriflex CY LSZH) V1304051GR000 4 4 Gris
Câble HSLCH (Veriflex CY LSZH) V1304061GR000 4 6 Gris
Câble HSLCH (Veriflex CY LSZH) V1304071GR000 4 10 Gris
Câble HSLCH (Veriflex CY LSZH) V1304081GR000 4 16 Gris
Câble HSLCH (Veriflex CY LSZH) V1304091GR000 4 25 Gris
Câble HSLCH (Veriflex CY LSZH) V1304101GR000 4 35 Gris
Câble HSLCH (Veriflex CY LSZH) V1305001GR000 5 0.5 Gris
Câble HSLCH (Veriflex CY LSZH) V1305011GR000 5 0.75 Gris
Câble HSLCH (Veriflex CY LSZH) V1305021GR000 5 1 Gris
Câble HSLCH (Veriflex CY LSZH) V1305031GR000 5 1.5 Gris
Câble HSLCH (Veriflex CY LSZH) V1305041GR000 5 2.5 Gris
Câble HSLCH (Veriflex CY LSZH) V1305051GR000 5 4 Gris
Câble HSLCH (Veriflex CY LSZH) V1305061GR000 5 6 Gris
Câble HSLCH (Veriflex CY LSZH) V1305071GR000 5 10 Gris
Câble HSLCH (Veriflex CY LSZH) V1305081GR000 5 16 Gris
Câble HSLCH (Veriflex CY LSZH) V1305091GR000 5 25 Gris
Câble HSLCH (Veriflex CY LSZH) V1307001GR000 7 0.5 Gris
Câble HSLCH (Veriflex CY LSZH) V1307011GR000 7 0.75 Gris
Câble HSLCH (Veriflex CY LSZH) V1307021GR000 7 1 Gris
Câble HSLCH (Veriflex CY LSZH) V1307031GR000 7 1.5 Gris
Câble HSLCH (Veriflex CY LSZH) V1307041GR000 7 2.5 Gris
Câble HSLCH (Veriflex CY LSZH) V1312001GR000 12 0.5 Gris
Câble HSLCH (Veriflex CY LSZH) V1312011GR0000 12 0.75 Gris
Câble HSLCH (Veriflex CY LSZH) V1312021GR000 12 1 Gris
Câble HSLCH (Veriflex CY LSZH) V1312031GR000 12 1.5 Gris
Câble HSLCH (Veriflex CY LSZH) V1318011GR000 18 0.75 Gris
Câble HSLCH (Veriflex CY LSZH) V1318021GR000 18 1 Gris
Câble HSLCH (Veriflex CY LSZH) V1318031GR000 18 1.5 Gris
Câble HSLCH (Veriflex CY LSZH) V1325011GR000 25 0.75 Gris
Câble HSLCH (Veriflex CY LSZH) V1325021GR000 25 1 Gris
Câble HSLCH (Veriflex CY LSZH) V1325031GR000 25 1.5 Gris

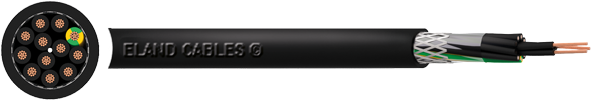

Câble YSLYCY 0.6 / 1kV V4303011BK000 3 0.75 Noir
Câble YSLYCY 0.6 / 1kV V4303021BK000 3 1 Noir
Câble YSLYCY 0.6 / 1kV V4303031BK000 3 1.5 Noir
Câble YSLYCY 0.6 / 1kV V4303041BK000 3 2.5 Noir
Câble YSLYCY 0.6 / 1kV V4303051BK000 3 4 Noir
Câble YSLYCY 0.6 / 1kV V4304011BK000 4 0.75 Noir
Câble YSLYCY 0.6 / 1kV V4304021BK000 4 1 Noir
Câble YSLYCY 0.6 / 1kV V4304031BK000 4 1.5 Noir
Câble YSLYCY 0.6 / 1kV V4304041BK000 4 2.5 Noir
Câble YSLYCY 0.6 / 1kV V4304051BK000 4 4 Noir
Câble YSLYCY 0.6 / 1kV V4304061BK000 4 6 Noir
Câble YSLYCY 0.6 / 1kV V4304071BK000 4 10 Noir
Câble YSLYCY 0.6 / 1kV V4304081BK000 4 16 Noir
Câble YSLYCY 0.6 / 1kV V4304091BK000 4 25 Noir
Câble YSLYCY 0.6 / 1kV V4304101BK000 4 35 Noir
Câble YSLYCY 0.6 / 1kV V4304111BK000 4 50 Noir
Câble YSLYCY 0.6 / 1kV V4304121BK000 4 70 Noir
Câble YSLYCY 0.6 / 1kV V4304131BK000 4 95 Noir
Câble YSLYCY 0.6 / 1kV V4305011BK000 5 0.75 Noir
Câble YSLYCY 0.6 / 1kV V4305021BK000 5 1 Noir
Câble YSLYCY 0.6 / 1kV V4305031BK000 5 1.5 Noir
Câble YSLYCY 0.6 / 1kV V4305041BK000 5 2.5 Noir
Câble YSLYCY 0.6 / 1kV V4305051BK000 5 4 Noir
Câble YSLYCY 0.6 / 1kV V4305061BK000 5 6 Noir
Câble YSLYCY 0.6 / 1kV V4305071BK000 5 10 Noir
Câble YSLYCY 0.6 / 1kV V4305081BK000 5 16 Noir
Câble YSLYCY 0.6 / 1kV V4305091BK000 5 25 Noir
Câble YSLYCY 0.6 / 1kV V4307011BK000 7 0.75 Noir
Câble YSLYCY 0.6 / 1kV V4307021BK000 7 1 Noir
Câble YSLYCY 0.6 / 1kV V4307031BK000 7 1.5 Noir
Câble YSLYCY 0.6 / 1kV V4307041BK000 7 2.5 Noir
Câble YSLYCY 0.6 / 1kV V4310011BK000 12 0.75 Noir
Câble YSLYCY 0.6 / 1kV V4310021BK000 12 1 Noir
Câble YSLYCY 0.6 / 1kV V4310031BK000 12 1.5 Noir
Câble YSLYCY 0.6 / 1kV V4310041BK000 12 2.5 Noir
Câble YSLYCY 0.6 / 1kV V4314011BK000 18 0.75 Noir
Câble YSLYCY 0.6 / 1kV V4314021BK000 18 1 Noir
Câble YSLYCY 0.6 / 1kV V4314031BK000 18 1.5 Noir
Câble YSLYCY 0.6 / 1kV V4314041BK000 18 2.5 Noir
Câble YSLYCY 0.6 / 1kV V4318011BK000 25 0.75 Noir
Câble YSLYCY 0.6 / 1kV V4318021BK000 25 1 Noir
Câble YSLYCY 0.6 / 1kV V4318031BK000 25 1.5 Noir
Câble YSLYCY 0.6 / 1kV V4318041BK000 25 2.5 Noir
