Test de Emisiones de Gas para Cables

La prueba de emisiones de gases, más formalmente conocida como la prueba de gases evolucionados, cumple con los requisitos de la norma IEC 60754 (anteriormente BS EN 50267-2). El test consiste en dos partes: la determinación del contenido de gas ácido halógeno y la determinación de la acidez mediante la medición del pH.

Gas Emissions Testing for Cables performed in The Cable Lab

TEST DE EMISIONES DE GAS: DETERMINACIÓN DEL CONTENIDO DE GASES DE ÁCIDO HALÓGENO - EN 60754-1

El ensayo es para determinar la cantidad de gases de ácido halógeno que se crean cuando se queman los compuestos de revestimiento y el mismo revestimiento del cable. La prueba es aplicable tanto a cables eléctricos como a cables de fibra óptica.

Se preparan muestras del aislamiento o revestimiento del polímero: la prueba requiere alrededor de 750 mg de material que luego se corta en trozos más pequeños. Luego se acondicionan a una temperatura de 23°C con una humedad del 50% durante un período de 16 horas.

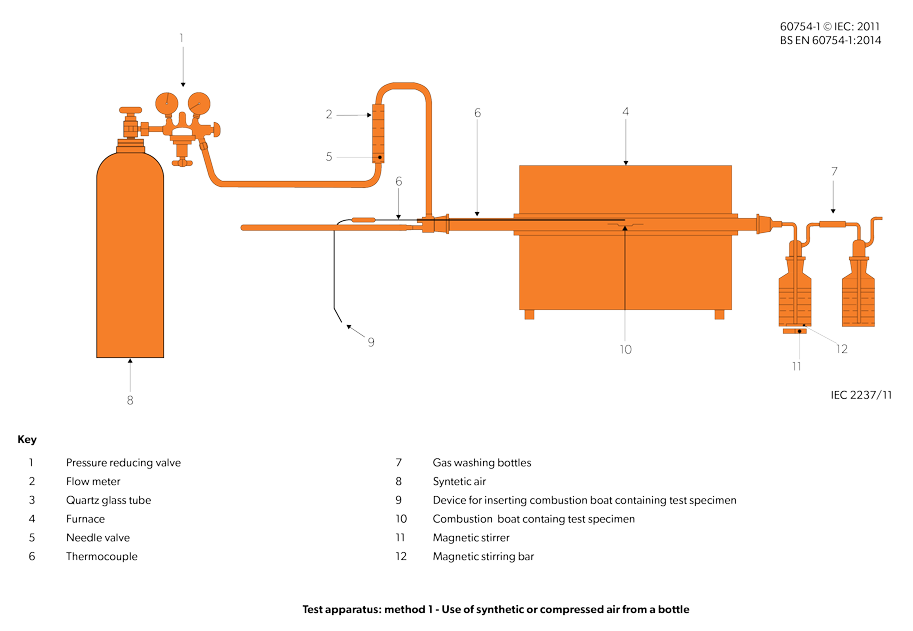

La metodología para determinar el contenido de gas ácido halógeno indica que después del período de acondicionamiento, el material de muestra del cable se coloca en un tubo de vidrio de cuarzo en el centro de un horno tubular. Se calienta bajo una corriente constante de 20 ml/mm2/h de aire seco hasta una temperatura de 800°C, manteniendo esa temperatura durante un período de 20 minutos. A medida que se emiten los gases de las muestras calentadas, se absorben en una solución de hidróxido de sodio en botellas de lavado. También se realiza una prueba de referencia, sin que la muestra de cable esté en el horno de tubo.

Después del calentamiento, el tubo de vidrio de cuarzo y los tubos de conexión y las botellas de lavado se transfieren a un matraz de 1000 ml con agua destilada. Una vez enfriado a temperatura ambiente, se miden 200 ml de esta solución en un matraz cónico, y se añaden las siguientes soluciones en orden: 4 ml de ácido nítrico concentrado, 20 ml de nitrato de plata, los 3 ml de nitrobenceno o alcohol isoamílico. El matraz se agita para mezclar, con cristales de haluro de plata formados por reacción.

A continuación, se agrega 1 ml de una solución acuosa de sulfato de amonio férrico que contenga unas pocas gotas de ácido nítrico y se agita vigorosamente. Luego se equilibra (también se conoce como valorar) con una solución de tiocianato de amonio O.1M y se agita de nuevo hasta que la solución cambia a color rojo. El volumen en milímetros de la solución de tiocianato de amonio O.1M se registra y se compara con una prueba de referencia realizada anteriormente. Luego se usa un cálculo adicional para indicar la cantidad de ácido halógeno, proporcionado como milímetros de ácido clorhídrico por gramo de muestra de prueba.

Para pasar esta prueba, la muestra de cable debe devolver un contenido de halógeno y gas ácido de menos de 5 mg por gramo.

DETERMINACIÓN DE LA ACIDEZ POR MEDICIÓN DE PH - BS EN 60754-2

En la segunda parte de la prueba de emisiones de gases, se mide y registra la acidez de los gases por valor de pH, como se establece en la norma IEC 60754. Se utiliza una solución acuosa obtenida de los gases que se generan en la combustión para determinar como de corrosivos son los gases.

La prueba requiere 1 g (con una tolerancia de +/- 0,005 g) de material aislante para ser colocado en un bote de combustión dentro de un horno tubular que luego se calienta a 935°C durante 30 minutos.

A medida que el material se calienta, se emiten gases que se absorben en una solución de captura. Después de la duración de la prueba de 30 minutos, la solución de captura se compone de un volumen de 1 litro, a partir del cual se puede medir y registrar el valor de pH y la conductividad de la solución.

Los cables baja emisión de humos y cero halógenos (LSZH) se definen por tener un valor de pH superior a 4.3 y una conductividad que no exceda los 10μS / mm.
