Test de Impacto Frío para cables

La prueba de impacto frío se realiza de acuerdo con la norma internacional IEC 60811-506, y está diseñada para evaluar el rendimiento de los cables eléctricos a bajas temperaturas. La prueba se lleva a cabo en muestras de aislamiento de cables y materiales de revestimiento, pero solo 16 horas después de que se haya llevado a cabo el proceso de extrusión o reticulación.

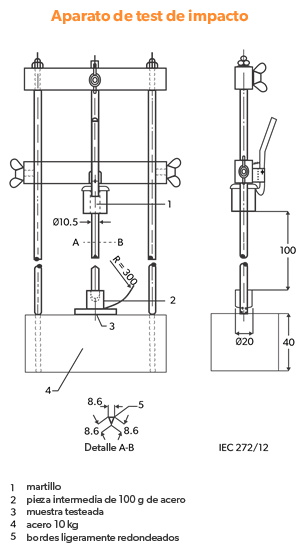

La metodología de prueba de cable de impacto frío requiere una cámara de baja temperatura capaz de mantener la temperatura específica para la prueba y el aparato de doblado como se describe en la norma IEC 60811-506. El test requiere tres piezas de cable completo, cada una con una longitud de al menos cinco veces el diámetro del cable con un mínimo de 150 mm. El aparato para realizar el test (que se muestra a continuación) se coloca sobre una almohadilla de goma esponjosa de aproximadamente 40 mm de espesor y se mantiene en el gabinete de baja temperatura antes y durante la prueba.

La prueba de Impacto en frío en cables de alimentación para instalaciones fijas especifica la masa del martillo para hacer la prueba, que no puede ser inferior a los valores que figuran en la Tabla 1.

Tabla 1 - Masa del martillo para cables de alimentación en instalaciones fijas

Diámetro general (mm) Masa del martillo (g)
hasta 4.0 100
4.1 to 6.0 200
6.1 to 9.0 300
9.1 to 12.5 400
12.6 to 20.0 500
20.1 to 30.0 750
30.1 to 50.0 1000
50.1 to 75.0 1250
75.1 y más 1500

Asimismo, la masa del martillo para cables flexibles y de telecomunicaciones no debe ser menor que la de los valores mostrados en la Tabla 2.

Tabla 2 – Masa del martillo para cables flexibles y de telecomunicaciones

Diámetro general (mm) Masa del martillo (g)
Cables Plato 100
hasta 6.0 100
6.1 to 10.0 200
10.1 to 15.0 300
15.1 to 25.0 400
25.1 to 35.0 500
35.1 y más 600

El aparato y los trozos de cable a testear se colocan uno al lado del otro en el gabinete de baja temperatura que se mantiene a la temperatura especificada por la norma. El contenido del refrigerador debe dejarse enfriar durante un período mínimo de 16 horas. Si el aparato ha sido enfriado previamente, se permite un período de enfriamiento más corto, pero no menos de 1 hora, siempre que las piezas de prueba hayan alcanzado la temperatura de prueba prescrita. Al final de los períodos prescritos, cada pieza se colocará sucesivamente en el aparato de prueba de impacto frío y se permitirá que el martillo caiga desde una altura de 100 mm.

Para cumplir con la prueba de impacto frío y superarla, el material de aislamiento o revestimiento del cable no debe tener grietas cuando se inspeccione a simple vista sin aumento en el microscopio.
