Test de Presión a altas temperaturas para cables

Este test para cables se aplica generalmente al aislamiento termoplástico y al revestimiento. Los materiales termoplásticos son aquellos que pueden volver a ablandarse con calor. El estándar para pruebas de presión a altas temperaturas para aislamientos y revestimiento es BS EN 60811-508.

Cuando la corriente pasa a través de un cable eléctrico genera calor como resultado de la resistencia al flujo de corriente. Este calor y el calor de otros cables y equipos eléctricos a su alrededor pueden provocar el ablandamiento del aislamiento y el revestimiento. La intención del test de presión a altas temperaturas es determinar si el aislamiento del cable y el material de revestimiento pueden soportar un grado determinado de presión ejercido sobre el cable a temperaturas elevadas sin causar daños significativos o suponer un riesgo para la seguridad.

El Cable Lab realiza pruebas de presión para cables a altas temperaturas como parte de nuestros procesos de calidad, pero esta prueba de cable también está disponible para cables de terceros con informes de análisis independientes.

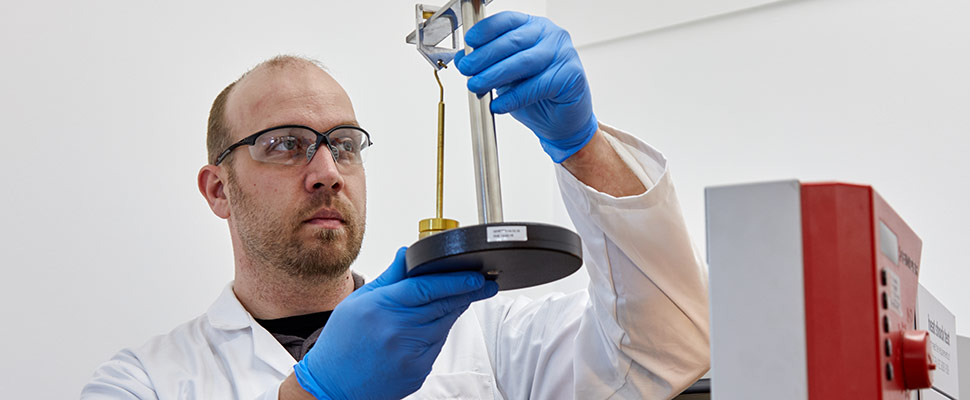

Para realizar el test de presión acuradamente se necesita un horno de aire con circulación natural y un dispositivo de fijación para aplicar presión a la superficie del material. Este dispositivo de fijación es una cuchilla rectangular con un grosor de 0.7 mm que puede presionarse perpendicularmente contra la muestra bajo una fuerza aplicada.

La temperatura del horno y la fuerza a aplicar están determinadas por el estándar según el tipo de material. De forma similar, el tiempo que el cable queda bajo presión dentro del horno también se determina de esta manera. Al final de la duración especificada, la muestra se enfría rápidamente bajo carga rociando la pieza de prueba con agua fría en el lugar donde la cuchilla está presionando. La pieza de muestra se retira del aparato y se enfría aún más por inmersión en agua.

Una vez se ha realizado la prueba de presión de ajuste en caliente, se corta una tira estrecha de la muestra de cable y se usa un microscopio de medición para medir la hendidura que ha dejado la cuchilla en el cable, expresada como porcentaje del revestimiento o del grosor del aislamiento. El resultado se registra como aprobado o suspenso en función del grado de sangría permanente permitida en el estándar.
