Cables Tri-rated - BS6231 / UL758 / CSA22.2

El nombre de cable tri-rated (también conocido como cable para paneles eléctricos) deriva de su cumplimiento con las especificaciones de tres organismos de normalización independientes: British Standards Institute (BSI), materiales para cableado de dispositivos (AWM) de Underwriters Laboratories (UL) y Canadian Standards Association (CSA); de ahí que tenga una calificación triple (tri-rated). La triple calificación de este cable hace que sea muy buscado en todo el mundo, ya que su triple certificación permite utilizarlo tanto en los mercados norteamericanos como en los europeos por lo que permite conseguir procesos de fabricación más ajustados y flexibles.

Como cable unipolar flexible (clase 5) para altas temperaturas, retardante de llama y con una sola capa de aislamiento de policloruro de vinilo (PVC) resistente al calor, el cable tri-rated está diseñado y fabricado para ser utilizado en el cableado de armarios eléctricos, control de conmutación, paneles de relés y de instrumentación de conmutación de potencia, así como para conectores internos en equipo rectificador, arrancadores de motor y controladores. Se ha diseñado además para su uso en pequeños dispositivos eléctricos. Por ello, el cable tri-rated tiene aplicaciones en la mayoría de sectores.

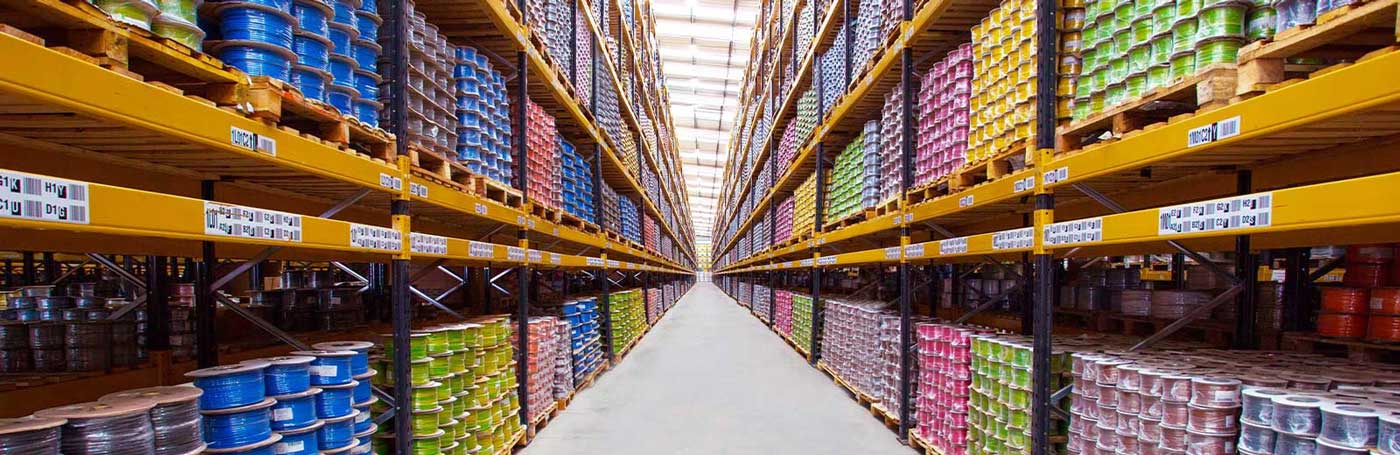

Eland Cables es proveedor líder del cable tri-rated y ofrece las gamas más completas de tamaños y colores del sector. Nuestro cable tri-rated, certificado por BS, CSA y UL, es ampliamente utilizado por los principales fabricantes de equipos de conmutación y aparece en algunas de las listas más prestigiosas de cables para paneles eléctricos certificados de todo el mundo.

Fastquote ES

Su presupuesto a medida directo a su bandeja de entrada

Tu cesta está actualmente vacía

Más información

NORMAS DEL CABLE TRI-RATED

British Standard Institute: norma británica BS 6231 Tipo CK. Esta norma abarca los cables eléctricos unipolares, flexibles y aislados con PVC, con una tensión nominal de 600/1000 V para aparallaje eléctrico y cableado de mecanismos de control.

Las especificaciones Tipo CK de la norma británica BS 6231 exigen que este cable para altas temperaturas funcione a una temperatura máxima de 90 °C en uso continuo; sin embargo, el cable tri-rated tiene una temperatura máxima normal de funcionamiento de 105 °C para cumplir también con la UL758 y la CSA 22.2 n.º 210.

No se debe confundir el cable tri-rated, fabricado de conformidad con la norma BS 6231 Tipo CK, con el cable que no es tri-rated fabricado de conformidad con la BS 6231 Tipo BK, que tiene una temperatura normal de funcionamiento máxima del conductor de 70 °C.

Canadian Standards Association: CSA 22.2. Esta norma especifica los requisitos para cordones flexibles, cables de ascensor y de huecos de ascensor clasificados a un máximo de 600V.

UL 758. Esta norma especifica los requisitos para cordones flexibles, cables de ascensor, de vehículos eléctricos y de huecos de ascensor clasificados hasta 600V.

Los cables tri-rated se identifican según el estilo de UL:
 - UL 1015: 30 AWG to 2000 kcmil

Códigos de color del producto del revestimiento tri-rated

Colour Product Code Colour Product Code
Negro BK Verde GN
Azul Claro LTBL Azul Oscuro DKBL
Gris GR Verde/Amarillo GY
Naranja OR Rojo RD
Rosa PK Amarillo YW
Violeta VI Marrón BR
Blanco WH

Los colores anteriores están disponibles de serie. Hay otros colores disponibles bajo petición.

CABLE BI-RATED

Puesto que la BS 6231 abarca tamaños de hasta un máximo de 240 mm2, los cables con tamaño de hasta 500 mm2 que cumplen con las especificaciones establecidas por CSA y UL se denominan cables bi-rated.

CABLE H05V2-K / H07V2-K

Los cables tri-rated también cumplen y exceden los requisitos de los tipos de cables harmonizados H05V2-K y H07V2-K.

H05Z-K / H07Z-K / 2491B / 6701B. CABLE DE LSZH

Puesto que el cable tri-rated no es apto para aplicaciones en las que sea necesario contar con aislamiento de baja emisión de humos y sin halógenos (LSZH), se deben utilizar cables alternativos. Estos son el H05Z-K, H07Z-K, 2491B y 6701B. Estos cables para paneles eléctricos suelen ser necesarios en zonas públicas para evitar la emisión de humo y gases tóxicos que, en caso de incendio, podrían representar una amenaza para la vida o causar daños al equipo.



Tabla de construcción

  Tri-Rated Panel Wire H05V2-K H07V2-K Cable CS Cables Tri-rated H05V2-K/H07V2-K
TENSIÓN NOMINAL

UL, CSA: 0.6/1kV
BS 6231: 0.6/1kV
BS EN 50525-2-31: 300/500V, 450/750V

CONDUCTOR

Cobre Recocido Flexible (Clase 5)

REVESTIMIENTO EXTERIOR

PVC (Policloruro de Vinilo)

Cables Tri-rated H05V2-K/H07V2-K

1 producto/s

SUS OPCIONES DE CABLE

Use los filtros FastQuote para encontrar las especificaciones de cable exactas que necesita.

¿Necesita una solución a medida? Obtenga más información sobre cables personalizados.

Restablecer

Producto Parte no. Área Nominal de la Sección Transversal (mm²) Tamaño (AWG) Color de recubrimiento Longitud (m)
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK0005 0.5 22 Negro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK00075 0.75 20 Negro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK0010 1 18 Negro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK0015 1.5 16 Negro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK0025 2.5 14 Negro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK0040 4 12 Negro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK0060 6 10 Negro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK010 10 8 Negro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK016 16 6 Negro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK025 25 4 Negro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK035 35 2 Negro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK050 50 1 Negro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK070 70 2/0 Negro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK095 95 3/0 Negro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK120 120 4/0 Negro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK150 150 250 MCM Negro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK185 185 350 MCM Negro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK240 240 450 MCM Negro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGN0005 0.5 22 Verde
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGN00075 0.75 20 Verde
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGN0010 1 18 Verde
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGN0015 1.5 16 Verde
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGN0025 2.5 14 Verde
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGN0040 4 12 Verde
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGN0060 6 10 Verde
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL0005 0.5 22 Azul
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL00075 0.75 20 Azul
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL0010 1 18 Azul
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL0015 1.5 16 Azul
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL0025 2.5 14 Azul
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL0040 4 12 Azul
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL0060 6 10 Azul
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL010 10 8 Azul
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL016 16 6 Azul
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL025 25 4 Azul
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL035 35 2 Azul
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL050 50 1 Azul
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL070 70 2/0 Azul
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL095 95 3/0 Azul
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL120 120 4/0 Azul
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TLTBL0005 0.5 22 Azul Claro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TLTBL00075 0.75 20 Azul Claro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TLTBL0010 1 18 Azul Claro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TLTBL0015 1.5 16 Azul Claro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TLTBL0025 2.5 14 Azul Claro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TLTBL0040 4 12 Azul Claro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TLTBL0060 6 10 Azul Claro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TDKBL0005 0.5 22 Azul oscuro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TDKBL00075 0.75 20 Azul oscuro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TDKBL0010 1 18 Azul oscuro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TDKBL0015 1.5 16 Azul oscuro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TDKBL0025 2.5 14 Azul oscuro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TDKBL0040 4 12 Azul oscuro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TDKBL0060 6 10 Azul oscuro
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR0005 0.5 22 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR00075 0.75 20 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR0010 1 18 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR0015 1.5 16 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR0025 2.5 14 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR0040 4 12 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR0060 6 10 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR010 10 8 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR016 16 6 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR025 25 4 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR035 35 2 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR050 50 1 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR070 70 2/0 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR095 95 3/0 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY0005 0.5 22 Verde/Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY00075 0.75 20 Verde/Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY0010 1 18 Verde/Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY0015 1.5 16 Verde/Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY0025 2.5 14 Verde/Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY0040 4 12 Verde/Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY0060 6 10 Verde/Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY010 10 8 Verde/Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY016 16 6 Verde/Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY025 25 4 Verde/Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY035 35 2 Verde/Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY050 50 1 Verde/Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY070 70 2/0 Verde/Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY095 95 3/0 Verde/Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY120 120 4/0 Verde/Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY150 150 250 MCM Verde/Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY185 185 350 MCM Verde/Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY240 240 450 MCM Verde/Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TOR0005 0.5 22 Naranja
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TOR00075 0.75 20 Naranja
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TOR0010 1 18 Naranja
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TOR0015 1.5 16 Naranja
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TOR0025 2.5 14 Naranja
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TOR0040 4 12 Naranja
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TOR0060 6 10 Naranja
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD0005 0.5 22 Rojo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD00075 0.75 20 Rojo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD0010 1 18 Rojo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD0015 1.5 16 Rojo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD0025 2.5 14 Rojo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD0040 4 12 Rojo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD0060 6 10 Rojo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD010 10 8 Rojo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD016 16 6 Rojo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD025 25 4 Rojo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD035 35 2 Rojo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD050 50 1 Rojo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD070 70 2/0 Rojo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD095 95 3/0 Rojo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TPK0005 0.5 22 Rosa
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TPK00075 0.75 20 Rosa
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TPK0010 1 18 Rosa
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TPK0015 1.5 16 Rosa
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TPK0025 2.5 14 Rosa
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TPK0040 4 12 Rosa
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TPK0060 6 10 Rosa
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW0005 0.5 22 Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW00075 0.75 20 Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW0010 1 18 Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW0015 1.5 16 Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW0025 2.5 14 Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW0040 4 12 Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW0060 6 10 Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW010 10 8 Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW016 16 6 Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW025 25 4 Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW035 35 2 Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW050 50 1 Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW070 70 2/0 Amarillo
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TVI0005 0.5 22 Violeta
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TVI00075 0.75 20 Violeta
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TVI0010 1 18 Violeta
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TVI0015 1.5 16 Violeta
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TVI0025 2.5 14 Violeta
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TVI0040 4 12 Violeta
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TVI0060 6 10 Violeta
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR0005 0.5 22 Marrón
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR00075 0.75 20 Marrón
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR0010 1 18 Marrón
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR0015 1.5 16 Marrón
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR0025 2.5 14 Marrón
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR0040 4 12 Marrón
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR0060 6 10 Marrón
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR010 10 8 Marrón
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR016 16 6 Marrón
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR025 25 4 Marrón
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR035 35 2 Marrón
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR050 50 1 Marrón
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR070 70 2/0 Marrón
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR095 95 3/0 Marrón
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TWH0005 0.5 22 Blanco
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TWH00075 0.75 20 Blanco
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TWH0010 1 18 Blanco
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TWH0015 1.5 16 Blanco
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TWH0025 2.5 14 Blanco
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TWH0040 4 12 Blanco
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TWH0060 6 10 Blanco
