Câbles H05V2-K / H07V2-K (tri-rated)

Le câble tri-rated (également appelé câble de tableau électrique ou câble de commutation) tient son nom de sa conformité aux spécifications de trois organismes de normalisation distincts, à savoir le British Standards Institute (BSi), l'Underwriters Laboratories’ (UL) Appliance Wiring Materials (AWM) et le Canadian Standards Association (CSA), expliquant ainsi le nom « tri-normes ». La conformité à trois normes fait de ce câble un produit très demandé à la fois sur les marchés américain et européen et permet de rationaliser et de flexibiliser les processus de production. Ces câbles sont également  connus sous les nom de câble sH05V2-K et H07V2-K dans le cadre de la désignation européenne harmonisée (HAR).

Le câble tri-rated est un câble unipolaire retardateur de flamme flexible (classe 5) résistant aux températures élevées et doté d'une couche unique d'isolation de chlorure de polyvinyle (PVC) résistant à la chaleur. Il est conçu et fabriqué pour le câblage dans des armoires électriques, des commutateurs de commande et des panneaux à relais et à instruments de tableaux de commutation de puissance, ainsi que pour les connecteurs internes d'équipements rectificateurs, de démarreurs et de régulateurs. Il peut également être utilisé dans de petits appareils électriques. Le câble tri-rated est donc utilisé dans la plupart des industries.

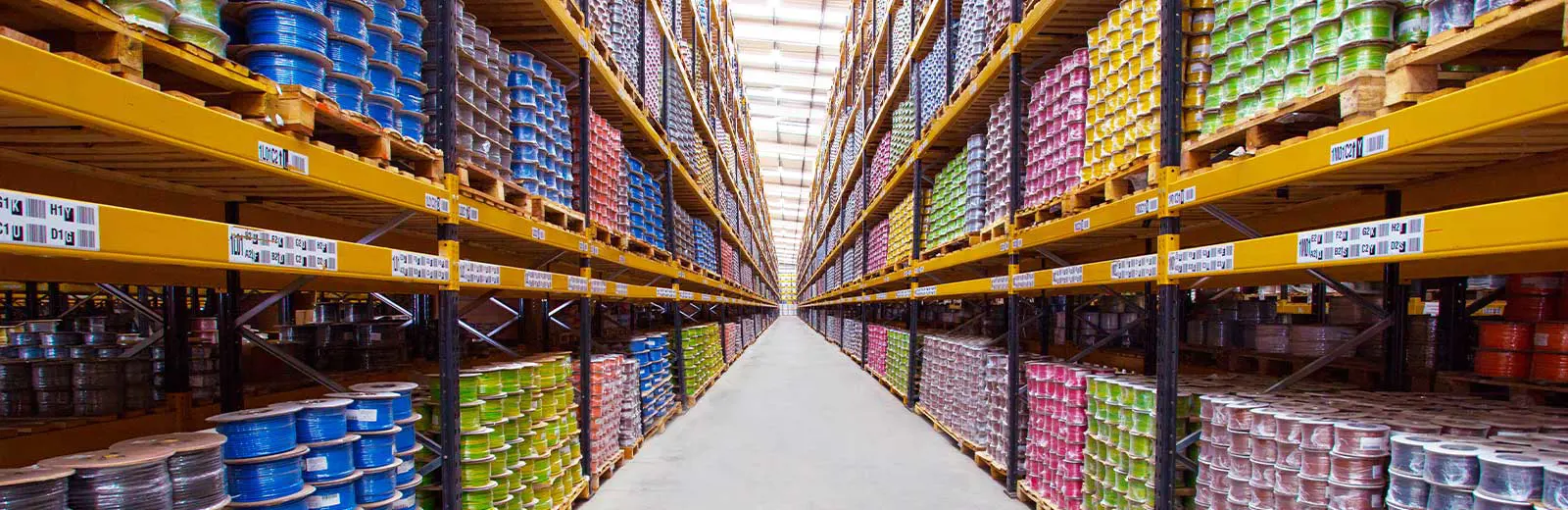

Eland Cables est un fournisseur leader de câbles tri-rated, et propose l'une des gammes les plus étendues de sections et de couleurs du marché. Notre câble homologué BS, CSA et UL est largement utilisé par les principaux fabricants d'appareils de commutation. Il figure sur quelques-unes des listes de câbles de tableaux électriques et de commutation d'installations des plus prestigieuses.

Nous sommes le seul fournisseur de câbles à détenir la certification RoHS Kitemark du BSI et testons nos câbles dans notre propre laboratoire homologué par l'UKAS (certification ISO 17025). Achetez vos câbles tri-rated auprès d'Eland Cables pour garantir la qualité de vos produits et de vos installations.

FastQuote FR

Votre devis sur mesure directement dans votre boîte de réception

Votre panier est actuellement vide

Plus d'info

Quelles normes pour les Câble Tri-Rated ?

British Standard Institute - Norme britannique BS6231 Type CK. Cette norme porte sur les câbles électriques unipolaires souples, isolés en PVC, de tension nominale 600/1000 V pour la commutation et le câblage d'appareils de contrôle.

Suivant les spécifications de la norme britannique BS6231 Type CK, ce câble résistant aux températures élevées doit pouvoir fonctionner en continu à une température maximale de 90 oC. Cependant, les câbles tri-rated ont une température de fonctionnement maximale de 105 oC afin d'être conformes aux normes UL758 et CSA 22.2 N° 210.

Les câbles tri-rated fabriqués en conformité avec BS6231 Type CK ne doivent pas être confondus avec les câbles non tri-rated fabriqués en conformité avec BS6231 Type BK, dont la température de fonctionnement maximale du conducteur est de 70 oC.

Canadian Standards Association - CSA 22.2 Cette norme détermine les exigences auxquelles doivent répondre les cordons flexibles, les câbles d'ascenseur et les câbles pendentifs d'une tension nominale maximale de 600 V.

UL 758 Cette norme détermine les exigences auxquelles doivent répondre les cordons flexibles, les câbles d'ascenseur, les câbles de véhicules électriques et les câbles pendentifs d'une tension nominale maximale de 600 V.

Les câbles tri-rated sont reconnus style UL :
 - UL 1015 : 30 AWG to 2000 kcmil

Codes couleur des gaines tri-rated

Couleur Code produit Couleur  Code produit
Noir BK Vert GN
Bleu Clair LTBL Bleu Foncé DKBL
Gris GR Vert/Jaune GY
Orange OR Rouge RD
Rose PK Jaune YW
Violette VI Maron BR
Blanc WH

Câble Bi-Normes

La BS6231 couvrant les sections de maximum 240 mm2, les câbles d'une taille maximale de 500 mm2 couverts par les spécifications fixées dans les normes CSA et UL sont appelés les câbles « bi-normes ».

Câble H05V2-K / H07V2-K

Les câbles tri-rated répondent aux exigences des modèles harmonisés H05V2-K et H07V2-K et les dépassent.

Câble H05Z-K / H07Z-K / 2491B / 6701B - LSZH

Le câble tri-rated ne convient pas à des applications requérant une isolation à faible émission de fumées et sans gaz halogène (LSZH). Des câbles alternatifs doivent être utilisés. Ceux-ci incluent les câbles H05Z-K, H07Z-K, 2491B et 6701B. Ces câbles de panneau électrique sont généralement requis dans les espaces publics où l'émission de fumée et de gaz toxiques en cas d'incendie peut représenter un danger pour la protection des personnes ou endommager des équipements.

Comment choisir les câbles tri-rated ?

Veuillez consulter la fiche technique de nos câbles tri-rated pour connaître leurs spécifications complètes. Cette fiche vous aidera à utiliser les informations contenues dans le tableau des dimensions et des caractéristiques électriques des câbles tri-rated (ci-dessus). Nos techniciens partagent avec nos clients leur longue expérience en matière de courant nominal (courant admissible) et de chute de potentiel pour les câbles tri-rated. N'hésitez pas à nous contacter pour discuter des spécifications de nos câbles tri-rated et pour obtenir une assistance technique sur le choix d'un câble adapté à votre application. Utilisez notre application FastQuote ou contactez notre équipe commerciale afin d'obtenir un devis pour ce produit.

Tableau de construction

  Tri-Rated Panel Wire H05V2-K H07V2-K Cable CS Câbles H05V2-K / H07V2-K (tri-rated)
TENSION NOMINALE

UL, CSA: 0.6/1kV
BS 6231: 0.6/1kV
BS EN 50525-2-31: 300/500V, 450/750V

CONDUCTEUR

Cuivre flexible (Classe 5)

GAINE EXTÉRIEURE

PVC (Chlorure de polyvinyle)

Câbles H05V2-K / H07V2-K (tri-rated)

1 Produits

VOS OPTIONS DE CABLE

Utilisez les filtres FastQuote pour trouver les spécifications de câbles exactes dont vous avez besoin.

Besoin d'une solution sur mesure? En savoir plus sur les câbles personnalisés.

Réinitialiser

Produit Partie no Surface de section nominale (mm²) Taille (AWG) Couleur de la gaine Longeur (m)
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK0005 0.5 22 Noir
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK00075 0.75 20 Noir
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK0010 1 18 Noir
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK0015 1.5 16 Noir
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK0025 2.5 14 Noir
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK0040 4 12 Noir
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK0060 6 10 Noir
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK010 10 8 Noir
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK016 16 6 Noir
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK025 25 4 Noir
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK035 35 2 Noir
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK050 50 1 Noir
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK070 70 2/0 Noir
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK095 95 3/0 Noir
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK120 120 4/0 Noir
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK150 150 250 MCM Noir
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK185 185 350 MCM Noir
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBK240 240 450 MCM Noir
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGN0005 0.5 22 Vert
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGN00075 0.75 20 Vert
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGN0010 1 18 Vert
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGN0015 1.5 16 Vert
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGN0025 2.5 14 Vert
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGN0040 4 12 Vert
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGN0060 6 10 Vert
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL0005 0.5 22 Bleu
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL00075 0.75 20 Bleu
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL0010 1 18 Bleu
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL0015 1.5 16 Bleu
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL0025 2.5 14 Bleu
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL0040 4 12 Bleu
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL0060 6 10 Bleu
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL010 10 8 Bleu
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL016 16 6 Bleu
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL025 25 4 Bleu
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL035 35 2 Bleu
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL050 50 1 Bleu
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL070 70 2/0 Bleu
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL095 95 3/0 Bleu
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBL120 120 4/0 Bleu
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TLTBL0005 0.5 22 Blue Clair
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TLTBL00075 0.75 20 Blue Clair
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TLTBL0010 1 18 Blue Clair
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TLTBL0015 1.5 16 Blue Clair
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TLTBL0025 2.5 14 Blue Clair
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TLTBL0040 4 12 Blue Clair
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TLTBL0060 6 10 Blue Clair
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TDKBL0005 0.5 22 Blue Foncé
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TDKBL00075 0.75 20 Blue Foncé
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TDKBL0010 1 18 Blue Foncé
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TDKBL0015 1.5 16 Blue Foncé
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TDKBL0025 2.5 14 Blue Foncé
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TDKBL0040 4 12 Blue Foncé
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TDKBL0060 6 10 Blue Foncé
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR0005 0.5 22 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR00075 0.75 20 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR0010 1 18 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR0015 1.5 16 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR0025 2.5 14 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR0040 4 12 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR0060 6 10 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR010 10 8 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR016 16 6 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR025 25 4 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR035 35 2 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR050 50 1 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR070 70 2/0 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGR095 95 3/0 Gris
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY0005 0.5 22 Vert/Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY00075 0.75 20 Vert/Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY0010 1 18 Vert/Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY0015 1.5 16 Vert/Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY0025 2.5 14 Vert/Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY0040 4 12 Vert/Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY0060 6 10 Vert/Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY010 10 8 Vert/Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY016 16 6 Vert/Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY025 25 4 Vert/Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY035 35 2 Vert/Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY050 50 1 Vert/Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY070 70 2/0 Vert/Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY095 95 3/0 Vert/Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY120 120 4/0 Vert/Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY150 150 250 MCM Vert/Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY185 185 350 MCM Vert/Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TGY240 240 450 MCM Vert/Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TOR0005 0.5 22 Orange
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TOR00075 0.75 20 Orange
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TOR0010 1 18 Orange
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TOR0015 1.5 16 Orange
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TOR0025 2.5 14 Orange
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TOR0040 4 12 Orange
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TOR0060 6 10 Orange
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD0005 0.5 22 Rouge
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD00075 0.75 20 Rouge
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD0010 1 18 Rouge
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD0015 1.5 16 Rouge
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD0025 2.5 14 Rouge
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD0040 4 12 Rouge
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD0060 6 10 Rouge
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD010 10 8 Rouge
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD016 16 6 Rouge
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD025 25 4 Rouge
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD035 35 2 Rouge
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD050 50 1 Rouge
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD070 70 2/0 Rouge
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TRD095 95 3/0 Rouge
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TPK0005 0.5 22 Rose
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TPK00075 0.75 20 Rose
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TPK0010 1 18 Rose
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TPK0015 1.5 16 Rose
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TPK0025 2.5 14 Rose
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TPK0040 4 12 Rose
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TPK0060 6 10 Rose
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW0005 0.5 22 Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW00075 0.75 20 Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW0010 1 18 Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW0015 1.5 16 Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW0025 2.5 14 Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW0040 4 12 Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW0060 6 10 Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW010 10 8 Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW016 16 6 Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW025 25 4 Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW035 35 2 Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW050 50 1 Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TYW070 70 2/0 Jaune
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TVI0005 0.5 22 Violet
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TVI00075 0.75 20 Violet
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TVI0010 1 18 Violet
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TVI0015 1.5 16 Violet
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TVI0025 2.5 14 Violet
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TVI0040 4 12 Violet
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TVI0060 6 10 Violet
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR0005 0.5 22 Brun
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR00075 0.75 20 Brun
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR0010 1 18 Brun
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR0015 1.5 16 Brun
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR0025 2.5 14 Brun
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR0040 4 12 Brun
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR0060 6 10 Brun
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR010 10 8 Brun
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR016 16 6 Brun
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR025 25 4 Brun
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR035 35 2 Brun
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR050 50 1 Brun
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR070 70 2/0 Brun
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TBR095 95 3/0 Brun
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TWH0005 0.5 22 Blanc
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TWH00075 0.75 20 Blanc
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TWH0010 1 18 Blanc
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TWH0015 1.5 16 Blanc
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TWH0025 2.5 14 Blanc
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TWH0040 4 12 Blanc
Tri-rated Cable - BS6231 / UL758 / CSA22.2 A2TWH0060 6 10 Blanc
