Test de résistance des conducteurs de câbles électriques

La conductivité d’un câble est directement liée à la température. Pour enregistrer une mesure précise, l'échantillon soumis au test de résistance du conducteur doit donc être maintenu dans la zone d'essai suffisamment longtemps pour garantir son conditionnement à bonne température. La température du conducteur telle qu’imposée par la norme NF EN 60228 est de 20°C.

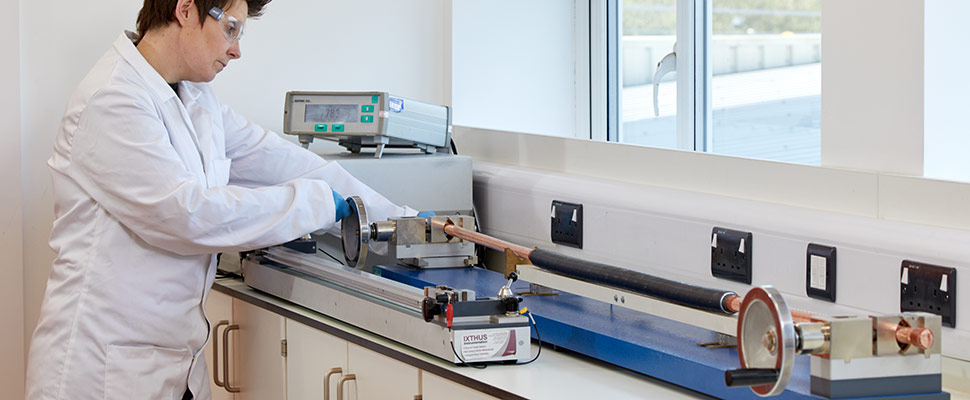

Traditionnellement, l'équipement requis pour le test de résistance des conducteurs consiste en un pont Kelvin ou Wheatstone, utilisant le principe d'équilibrage de la tension entre les résistances connues pour déterminer la résistance inconnue. Un équipement moderne qui détermine la résistance du conducteur de câble à travers le principe de la loi d'Ohm a cependant été développé : il permet de calculer le courant et la tension aux bornes de l'échantillon, et d’en déduire la résistance.

La précision de ce test de câble est généralement de l'ordre de 0,2 à 0,5%. Une formule est utilisée pour corriger ces mesures à 20°C, et les résultats sont ensuite comparés à la norme pour chaque type et taille de conducteur.

L’essai de résistance des conducteurs est un test primordial pour déterminer la qualité des câbles électriques. En effet, les conducteurs avec une résistance trop élevée constituent une menace pour la sécurité, car lorsque le courant passe à travers un conducteur, la résistance inhérente provoque un effet de chauffage. SI celle-ci est trop élevée, la chaleur du conducteur peut provoquer une défaillance prématurée de l'isolation, entraînant à son tour un incendie ou un court-circuit.
