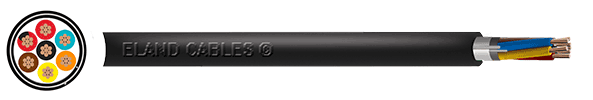

Câble blindé TFN

Caractéristiques : Câbles avec écran TFN

• Application : Câbles avec écran TFN pour la distribution électrique.
• Compatibilité : Industrie du pétrole, du gaz et pétrochimie, avec utilisation dans les zones dangereuses de classe 1, division 2.
• Normes et tension nominale : ICEA S-73-532, UL 1277, UL 66, ASTM B3/B8. 600 V.
• Composition : Conducteur toronné en cuivre rigide, isolation en chlorure de polyvinyle avec retardateur de flamme (PVC-FR) et ruban en nylon, écran en ruban de feuille d’aluminium, fil de continuité en cuivre étamé, et gaine externe en PVC spécial.
• Détails : Plusieurs tailles de section de conducteurs disponibles, dimensionnés en AWG – American Wire Gauge. Disponibles en 16 AWG et 18 AWG, avec des configurations allant de 2 pôles à 50 pôles.

Le câble blindé TFN est destiné à la distribution d'énergie. Sa tension nominale est de 600 V.

Spécifications du câble TFN

Le câble blindé TFN est destiné à la distribution énergétique. Il est utilisé pour des applications spécifiques dans l'industrie pétrolière, gazière et pétrochimique en raison de sa résistance aux hydrocarbures aliphatiques et aromatiques. Le câble TFN est conçu pour une utilisation dans les zones dangereuses de classe 1 division 2. Ces zones se trouvent aux endroits d'une usine susceptibles de contenir des vapeurs et des gaz inflammables, mais où ces gaz et liquides ne font pas partie des opérations courantes. Il doit être utilisé conjointement avec des connexions et accessoires de câbles résistants aux explosions.

La gaine externe en PVC du câble TFN résiste aux UV, ce qui permet une installation externe dans des supports de câbles ainsi que dans des conduites souterraines et directement sous terre. L'installation interne peut se faire sur des supports ou dans des conduites, ou de manière aérienne lorsque le câble est suspendu à un support de câbles transversaux.

Les câbles blindés TFN sont des conducteurs en cuivre avec une couche de ruban de nylon ainsi qu'une isolation en PVC retardateur de flamme. Il s'agit d'une variante de la couche de nylon utilisée dans les câbles THHN-THWN-2. L'écran en feuille d'aluminium et le fil de continuité en cuivre étamé assurent une protection électromagnétique contre les interférences de signaux à proximité.

Dimensionnement des câbles TFN

Les câbles TFN sont disponibles avec des sections de conducteur mesurées en AWG (American Wire Gauge). Ils existent en calibres 16 AWG et 18 AWG, et en configurations de 2 à 50 conducteurs.

Pour obtenir de l'aide avec les spécifications ou pour plus de détails électriques concernant les câbles blindés TFN, n'hésitez pas à contacter l'équipe, qui se fera un plaisir de vous aider.
