Câbles THHN/THWN-2

Caractéristiques : Câbles THHN-THWN-2

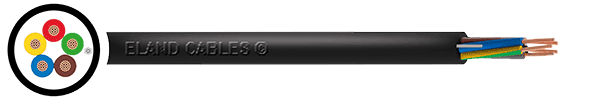

• Application : Câbles avec ou sans écran THHN/THWN-2 pour l’industrie du pétrole, du gaz et la pétrochimie.
• Compatibilité : Zones dangereuses de classe 1, division 2. Installation dans les chemins de câbles et les conduits de câbles, et même installation de manière aérienne lorsqu’ils sont soutenus par des câbles transversaux.
• Normes et tension nominale : ICEA S-73-532, UL 1277, UL 83, ASTM B3/B8. 600 V.

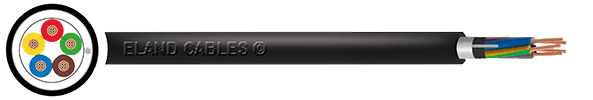

• Composition : Conducteur toronné en cuivre, isolation en chlorure de polyvinyle avec retardateur de flamme (PVC-FR) / nylon, et gaine externe en PVC spécial. Les câbles avec écran ont un écran en feuille d’aluminium avec un fil de continuité en cuivre étamé.
• Détails : Protection contre les hydrocarbures aliphatiques et aromatiques. Différentes configurations multipolaires, avec 50 pôles maximum, et plusieurs tailles : AWG10, AWG12 et AWG14.

Les câbles THHN/THWN-2 sont étudiés en ayant à l’esprit le secteur du gaz, du pétrole et de la pétrochimie. Ils sont homologués pour être utilisés dans les zones dangereuses de classe 1 division 2 et offrent une protection contre les aliphatiques et les hydrocarbures aromatiques. En fonction du milieu d’installation, ils peuvent être armés ou non armés, le premier étant en ruban d’aluminium avec fil de continuité en cuivre étamé.

Les câbles THHN/THWN-2 de 600 V sont munis d’une couche d’isolation en nylon et chlorure de polyvinyle retardateur de flamme. THHN fait référence au revêtement en nylon, tandis que THWN-2 au PVC utilisé qui résiste jusqu’à des températures de 90 ^oC. Les câbles armés comme non armés sont munis d’une gaine externe en PVC de couleur noire.

Spécifications du câble THHN/THWN-2

Ce câble existe en version multipolaire avec jusqu’à 50 conducteurs et dans les diamètres AWG10, AWG12 et AWG14. Les câbles THHN/THWN-2 conviennent aux installations dans des plateaux, des chemins de câble, des conduits de câbles et même comme câbles aériens lorsqu’ils sont soutenus par des câbles porteurs. Ces câbles sont homologués pour un enfouissement direct en cas d’absence de risque de dommages mécaniques et ils peuvent être installés en extérieur sachant que leur gaine spéciale en PVC résiste aux UV. Ils conviennent aussi bien aux milieux secs qu’humides mais, par contre, ne sont pas adaptés en immersion ou submersion.

Service de conseils sur le choix et d’autres caractéristiques disponibles sur demande. Pour en savoir plus, n’hésitez pas à contacter nos experts du secteur.
