Qu’est-ce que le toronnage d’un câble électrique ?
Le toronnage d’un câble électrique fait référence à la longueur d’un câble, à la longueur de torsion ou à la méthode et au type de pose des conducteurs ou des câbles électriques, aussi connu sous le nom de câblage. La longueur de pose est définie comme la distance requise pour effectuer un tour de toron autour du diamètre du conducteur. Lorsqu'un conducteur comporte plusieurs couches, l’assemblage fait généralement référence à la longueur de pose de la couche externe.
Il existe plusieurs raisons pour procéder au toronnage d’un câble : parmi elles, l'augmentation de la flexibilité, de la résistance, de la concentricité et la réduction de la diaphonie. La pose du câble dépendra des raisons du toronnage, du diamètre des câbles, du sens de l’orientation des conducteurs et du nombre de conducteurs toronnés ou disposés ensemble.
Le toronnage du câble peut être à gauche, on lui donne alors le nom de toronnage S, ou à droite, on parle alors de toronnage Z.
à gauche 'S' à droit 'Z'
Plusieurs couches peuvent être enroulées dans des directions alternées ou dans la même direction comme indiqué ci-dessous:

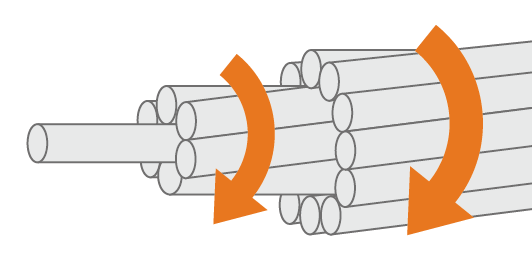

la même direction

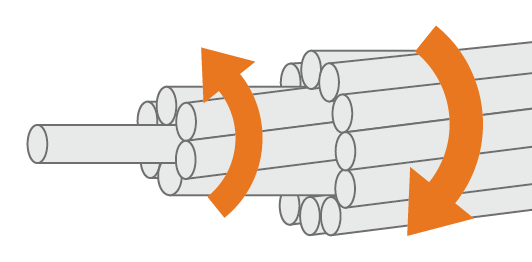

la direction alternée
Dans certaines configurations, la pose se fait d'abord dans le sens de la gauche, puis dans le sens de la droite ; on parle alors de toronnage SZ.
