Quels sont les poids et dimensions des enrouleurs de câbles standard?
Les tambours de câbles existent en de nombreuses tailles et poids différents, en fonction du matériau dans lequel ils ont été fabriqués. Parmi les matériaux les plus utilisés, citons le contreplaqué, le bois, le plastique ou le métal, selon le poids et le type de câble qu'ils sont censés supporter. Autre facteur déterminant : les tourets sont-ils réutilisables et/ou retournables ? Le choix du matériau des tambours dépend de si il sont stockés à l’intérieur ou en extérieur.
Qu'est-ce qui détermine la taille d'un tambour de câble?

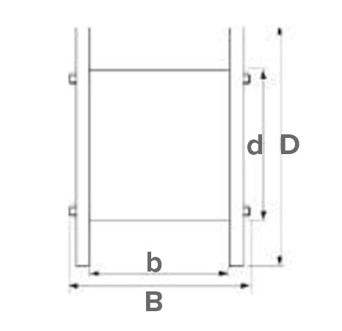

Les tailles de tambours sont généralement déterminées par la hauteur de la bride ou le diamètre du tambour (D), le fût ou le noyau du tambour (d), la largeur du tambour (B) et la largeur intérieure (b). Voir le schéma ci-dessous pour les fûts en bois typiques utilisés par Eland Cables.
|
TAILLE DU TOURET |
DIAMÈTRE DU TOURET D |
DIAMÈTRE DU FÙT DU TOURET d mm |
LARGEUR DU TAMBOUR B mm |
LARGEUR ENTRE LES CÔTÉS b mm |
POIDS NOMINAL DU TAMBOUR kg |
|
6 |
630 |
315 |
440 |
315 |
24 |
|
7 |
710 |
355 |
525 |
400 |
30 |
|
8 |
800 |
400 |
575 |
450 |
38 |
|
9 |
900 |
450 |
575 |
450 |
45 |
|
10 |
1000 |
500 |
685 |
560 |
56 |
|
12 |
1250 |
630 |
810 |
630 |
102 |
|
14 |
1400 |
710 |
940 |
750 |
195 |
|
16 |
1600 |
900 |
1090 |
900 |
255 |
|
18 |
1800 |
1120 |
1355 |
1120 |
433 |
|
20 |
2000 |
1000 |
1355 |
1120 |
462 |
De manière standard :
- Les fûts en plastique ont une taille qui va de 400 mm à 1 000 mm, et ils peuvent transporter des charges allant jusqu'à 850 kg.
- Les bobines de contreplaqué varient de 125 mm à 1500 mm et peuvent transporter des charges allant jusqu'à 2 tonnes
- Les fûts en bois vont de 250 mm à 4500 mm et peuvent transporter des charges allant jusqu'à 60 tonnes.
- Les fûts en acier peuvent varier en taille de 630 mm à 10 000 mm et transporter des charges allant jusqu'à 250 tonnes.
Comment stocker les tourets de câbles électriques?
Pour un stockage optimal des tambours de câbles et du câble électrique qu'il contiennent, il faudra prendre en compte le type de tambour ainsi que le type d’utilisation du câble, en intérieur ou en extérieur. Il faut également noter les points suivants:
Les fûts en contreplaqué ne conviennent pas pour le stockage extérieur, sauf s'ils sont protégés de l'humidité.
- Les fûts en bois ne conviennent pas pour un stockage à long terme à l'extérieur, à moins d'être protégés de l'humidité.
- Les tambours de câble doivent être stockés sur un sol ferme et bien drainé.
- Le câble doit être protégé des rayons directs du soleil.
- Un revêtement ou un revêtement de protection doit être utilisé pour assurer une protection contre les effets des UV et des intempéries.
- Tout câble entreposé à l'extérieur doit être scellé pour éviter toute pénétration d'eau.
- Les câbles doivent être protégés contre les dommages mécaniques.
- Les fûts doivent être stockés sur leurs bords et jamais sur les brides.
- Les tambours doivent être sécurisés et empêchés de rouler les uns dans les autres, sous peine de causer des dommages dus à un mauvais alignement.

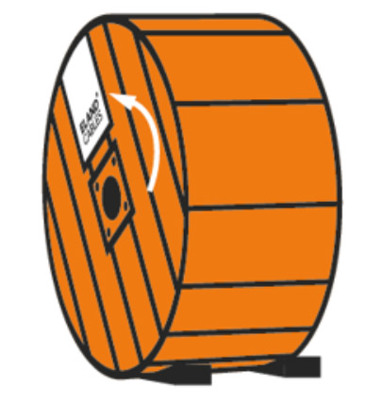

Pour un stockage correct du tambour
Le fût doit être stocké en station debout, en utilisant des coins dans les talons des brides.

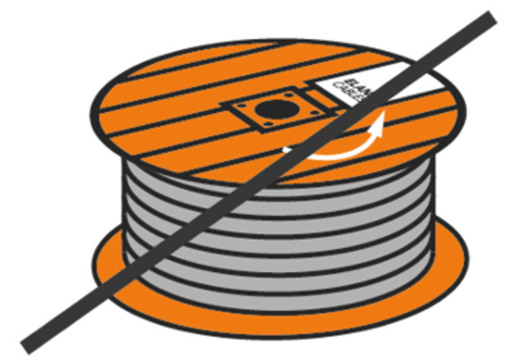

Stockage incorrect du tambour
Ce type de stockage n'est pas recommandé.

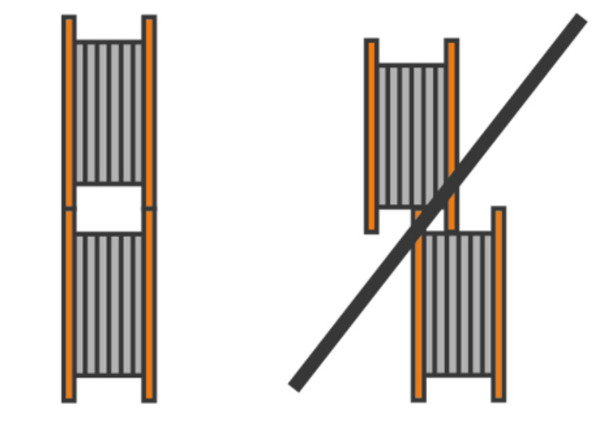

Stockage du tambour: vue de dessus
Les tambours doivent être alignés comme indiqué.
Source: BS8512 est la norme britannique qui définit le code de pratique pour la manipulation, l'installation et l'élimination des câbles sur des fûts en bois.
