Câbles miniers flexibles en caoutchouc de type 409
Conçu pour le secteur minier australien et néo-zélandais, le câble de type 409 est utilisé comme solution de câble d’alimentation pour les installations qui requièrent un haut niveau de flexibilité. Il convient à une multitude d’applications dans les machines minières dynamiques comme les pompes, les perforatrices, les pelles ainsi que dans des applications de plus petite taille comme les outils et équipements portatifs.

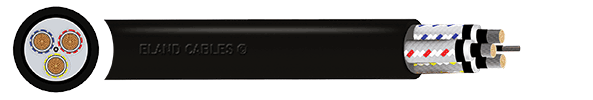

Le câble est composé de 3 conducteurs électriques tenus ensemble autour d’un conducteur pilote, qui sert essentiellement pour offrir un renfort et une résistance ultérieurs, mais il peut également servir de câble de surveillance si nécessaire.
Les câbles de type 409 sont disponibles dans toute une gamme de tensions, allant d’1,1 kV (Type 409.1) à 22 kV (Type 409.22). Pour les tensions de 3,3 kV et supérieures, un conducteur semi-conducteur et une armure d’isolation sont prévus. Ils sont essentiellement présents dans les câbles de moyenne tension. Quelle que soit la tension du câble, celui-ci est fait avec une isolation en caoutchouc en éthylène-propylène (EPR) qui lui permet de travailler dans une plage de températures de fonctionnement allant de -25 °C à +90 °C. Il est également caractérisé par une bonne résistance diélectrique et à l’arborescence. La gaine externe est en polychloroprène pour usages intensifs qui procure au câble une résistance aux huiles et aux produits chimiques ainsi qu’aux UV et à l’ozone. Elle est également retardateur de flamme.
Comme beaucoup d’autres câbles de halage flexibles présents dans notre catalogue, le câble de type 409 est conforme aux normes AS/NZS 1125:2001 et AS/NZS 2802:2000.
Choisir les câbles miniers de type 409
Les diamètres et les poids des divers conducteurs du câble de type 409 sont mentionnés dans la fiche technique jointe. Cependant d’autres caractéristiques électriques sont disponibles sur demande. Nos experts en câble sont à votre disposition pour tout besoin d’assistance technique et pour vous aider à choisir le câble correspondant à votre application. Le cas échéant, ils vous suggèreront d’autres câbles susceptibles de mieux répondre à vos besoins de performances et aux conditions ambiantes auxquelles votre câble devra faire face durant son cycle de vie – qu’il s’agisse d’un câble conforme aux normes AS/NZS comme le câble de type 440 ou de type 450, ou d’un câble standard conforme à une autre norme nationale ou internationale. Des justificatifs et des explications sur les équivalents transfrontaliers peuvent être fournis pour en démontrer la parité.
Votre devis sur mesure directement dans votre boîte de réception
Votre panier est actuellement vide
VOS OPTIONS DE CABLE
Utilisez les filtres FastQuote pour trouver les spécifications de câbles exactes dont vous avez besoin.
Besoin d'une solution sur mesure? En savoir plus sur les câbles personnalisés.
| Produit | Partie no | Pôles | Surface de section nominale (mm²) | Tension nominale | Couleur de la gaine | Longeur (m) | |
|---|---|---|---|---|---|---|---|
| Câble Type 409 | C3F01030060BK | 3+1 | 6mm² | 1.1kV | Noir | ||
| Câble Type 409 | C3F0103010BK | 3+1 | 10mm² | 1.1kV | Noir | ||
| Câble Type 409 | C3F0103016BK | 3+1 | 16mm² | 1.1kV | Noir | ||
| Câble Type 409 | C3F0303016BK | 3+1 | 16mm² | 3.3kV | Noir | ||
| Câble Type 409 | C3F0603016BK | 3+1 | 16mm² | 6.6kV | Noir | ||
| Câble Type 409 | C3F0103025BK | 3+1 | 25mm² | 1.1kV | Noir | ||
| Câble Type 409 | C3F0303025BK | 3+1 | 25mm² | 3.3kV | Noir | ||
| Câble Type 409 | C3F0603025BK | 3+1 | 25mm² | 6.6kV | Noir | ||
| Câble Type 409 | C3F1103025BK | 3+1 | 25mm² | 11kV | Noir | ||
| Câble Type 409 | C3F0103035BK | 3+1 | 35mm² | 1.1kV | Noir | ||
| Câble Type 409 | C3F0303035BK | 3+1 | 35mm² | 3.3kV | Noir | ||
| Câble Type 409 | C3F0603035BK | 3+1 | 35mm² | 6.6kV | Noir | ||
| Câble Type 409 | C3F1103035BK | 3+1 | 35mm² | 11kV | Noir | ||
| Câble Type 409 | C3F2203035BK | 3+1 | 35mm² | 22kV | Noir | ||
| Câble Type 409 | C3F0103050BK | 3+1 | 50mm² | 1.1kV | Noir | ||
| Câble Type 409 | C3F0303050BK | 3+1 | 50mm² | 3.3kV | Noir | ||
| Câble Type 409 | C3F0603050BK | 3+1 | 50mm² | 6.6kV | Noir | ||
| Câble Type 409 | C3F1103050BK | 3+1 | 50mm² | 11kV | Noir | ||
| Câble Type 409 | C3F2203050BK | 3+1 | 50mm² | 22kV | Noir | ||
| Câble Type 409 | C3F0103070BK | 3+1 | 70mm² | 1.1kV | Noir | ||
| Câble Type 409 | C3F0303070BK | 3+1 | 70mm² | 3.3kV | Noir | ||
| Câble Type 409 | C3F0603070BK | 3+1 | 70mm² | 6.6kV | Noir | ||
| Câble Type 409 | C3F1103070BK | 3+1 | 70mm² | 11kV | Noir | ||
| Câble Type 409 | C3F0103095BK | 3+1 | 95mm² | 1.1kV | Noir | ||
| Câble Type 409 | C3F0303095BK | 3+1 | 95mm² | 3.3kV | Noir | ||
| Câble Type 409 | C3F0603095BK | 3+1 | 95mm² | 6.6kV | Noir | ||
| Câble Type 409 | C3F1103095BK | 3+1 | 95mm² | 11kV | Noir | ||
| Câble Type 409 | C3F0103120BK | 3+1 | 120mm² | 1.1kV | Noir | ||
| Câble Type 409 | C3F0303120BK | 3+1 | 120mm² | 3.3kV | Noir | ||
| Câble Type 409 | C3F0603120BK | 3+1 | 120mm² | 6.6kV | Noir | ||
| Câble Type 409 | C3F1103120BK | 3+1 | 120mm² | 11kV | Noir | ||
| Câble Type 409 | C3F0103150BK | 3+1 | 150mm² | 1.1kV | Noir | ||
| Câble Type 409 | C3F0303150BK | 3+1 | 150mm² | 3.3kV | Noir | ||
| Câble Type 409 | C3F0603150BK | 3+1 | 150mm² | 6.6kV | Noir | ||
| Câble Type 409 | C3F1103150BK | 3+1 | 150mm² | 11kV | Noir | ||
| Câble Type 409 | C3F0103185BK | 3+1 | 185mm² | 1.1kV | Noir | ||
| Câble Type 409 | C3F0303185BK | 3+1 | 185mm² | 3.3kV | Noir | ||
| Câble Type 409 | C3F0603185BK | 3+1 | 185mm² | 6.6kV | Noir | ||
| Câble Type 409 | C3F0103240BK | 3+1 | 240mm² | 1.1kV | Noir | ||
| Câble Type 409 | C3F0303240BK | 3+1 | 240mm² | 3.3kV | Noir | ||
| Câble Type 409 | C3F0603240BK | 3+1 | 240mm² | 6.6kV | Noir | ||
| Câble Type 409 | C3F0103300BK | 3+1 | 300mm² | 1.1kV | Noir |
